上海韋米機電設備有限公司
品牌 | 力士樂REXROTH | 材質 | 鑄鋼 |
---|---|---|---|
型號 | Z2FS16-8-31/S2 | 品名 | 節流閥 |
適用機械 | 紡織機械 | 規格 | Z2FS16-8-31/S2 |
貨號 | R900457256 |

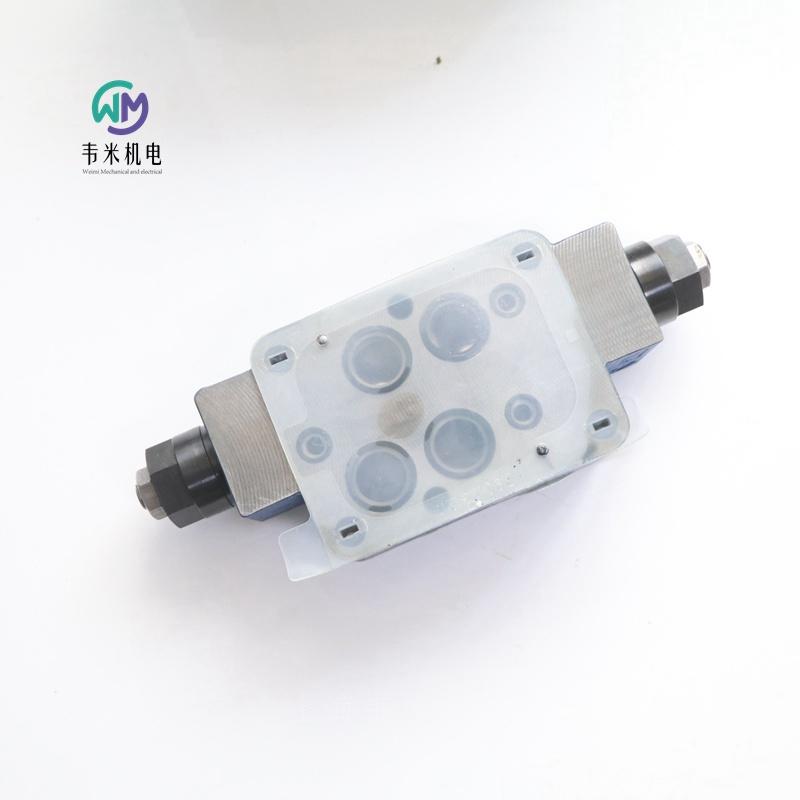

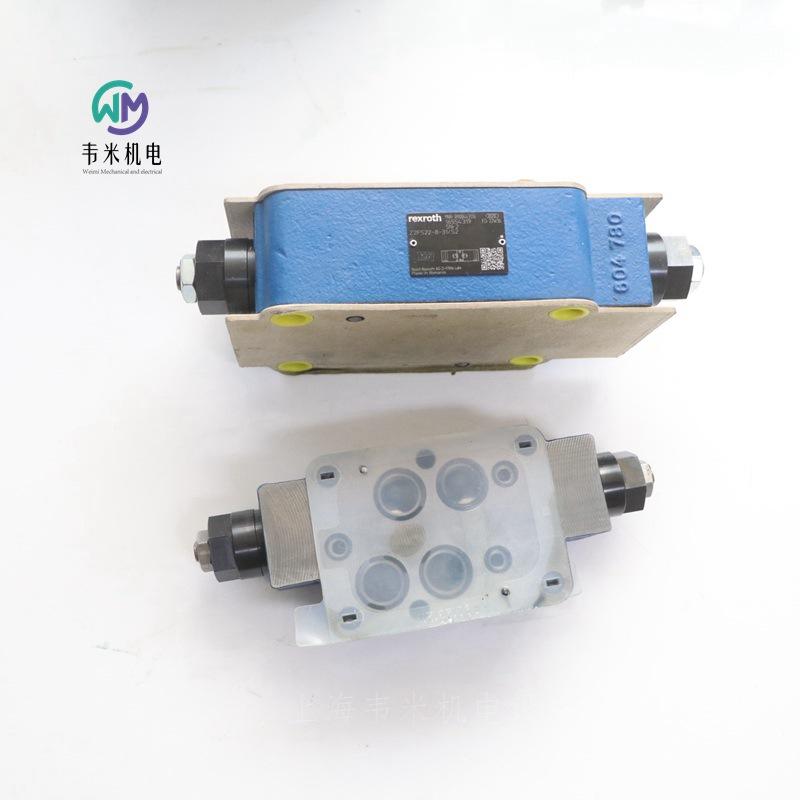

力士樂節流閥Z2FS16-8-31/S2,上海韋米機電設備有限公司主營產品,銷售熱線:13524123009;聯系人:雷青;產品實拍圖片,原廠原裝,價格實惠;熱誠歡迎新老客戶咨詢購買!
力士樂REXROTH節流閥Z2FS16-8-3X/S2

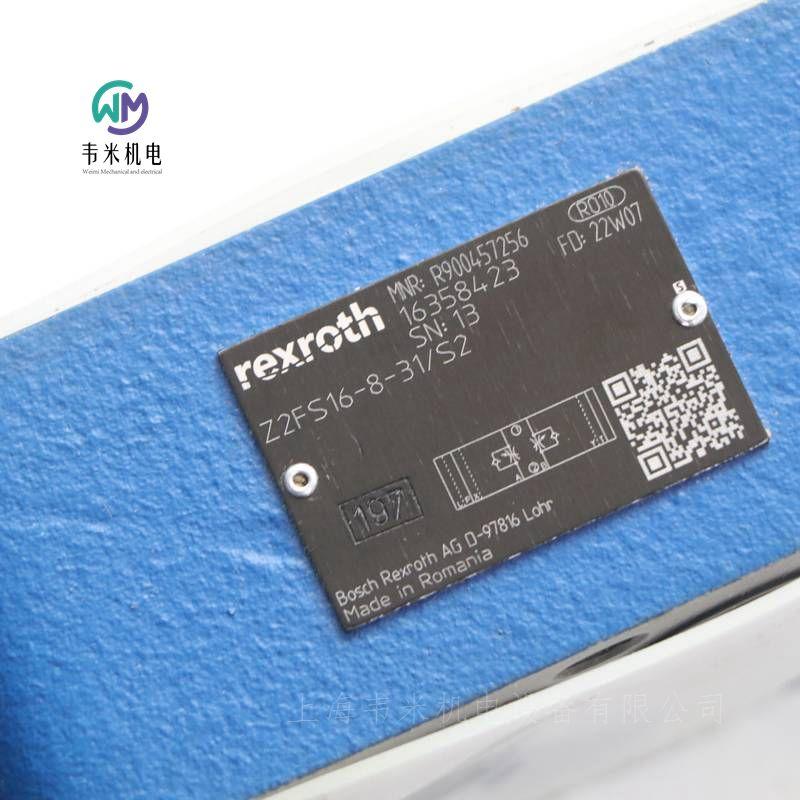

R900457256 Z2FS16-8-31/S2
公稱尺寸 16,A1 → A2,B1 → B2 或 A2 → A1,B2 → B1,機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
內六角主軸
直動式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 350
體積流量 [l/min] 250
活塞符號 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
連接類型 疊加閥板
標稱尺寸 16
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 4.46
力士樂REXROTH單向節流閥
Z2FS16
規格 16
組件系列 3X
大工作壓力 350 bar
大流量 250 l/min
疊加閥
油口安裝面符合 ISO 4401-07-07-0-05
限制 2 個執行機構油口的流量
調節方式: 調節桿帶內六角孔
進油或回油節流
Z2FS16型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。
對稱排列的兩個單向節流閥可限制一個方向上的流量(通過可調節節流閥芯),同時允許相反方向上的自由回流。
如果是供油節流,液壓油將通過節流點,經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節,從而允許調節節流點。
同時,通道 A1中的液壓油通過孔導入到活塞側。
主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2流回的液壓油移動節流閥芯,從而使液壓油通過單向閥不受阻礙地流動。根據型號(“S”或“S2”),節流效應可能發生在供油或排放中。
流量限制
要調節執行機構的速度,應在方向閥和底板之間安裝單向節流閥。
德國力士樂REXROTH節流閥訂貨號和型號:
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2

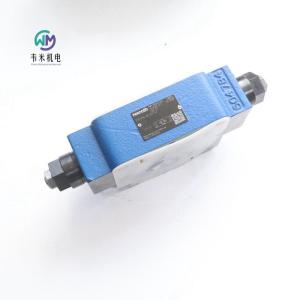

力士樂節流閥Z2FS16-8-31/S2
