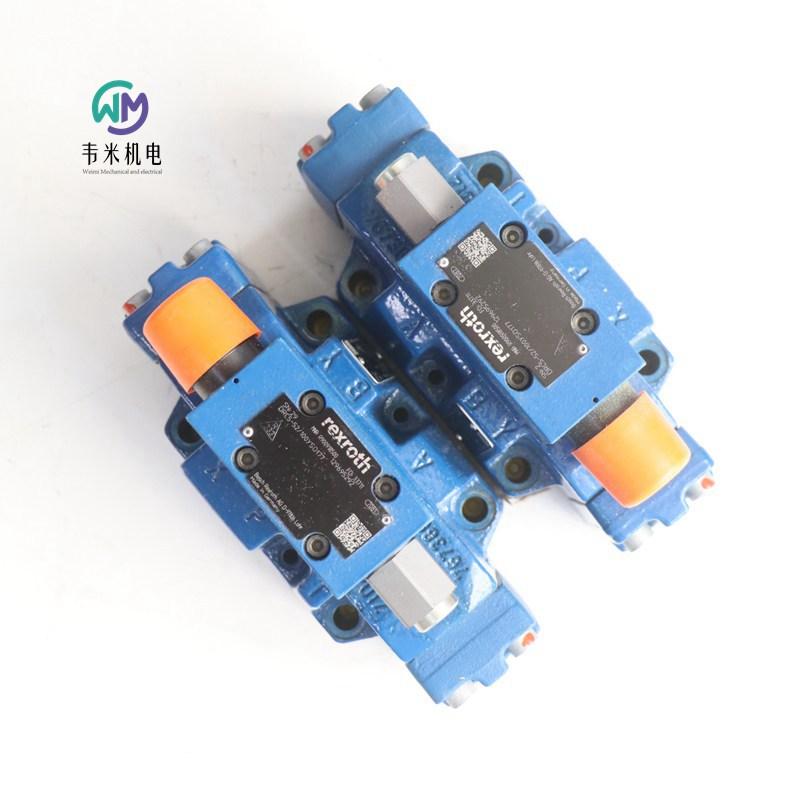

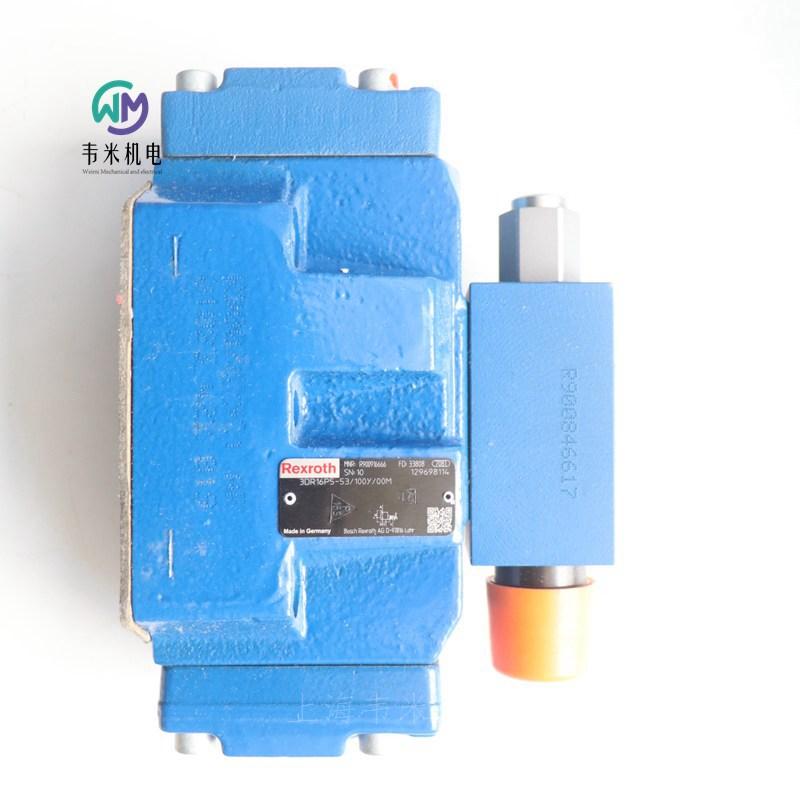

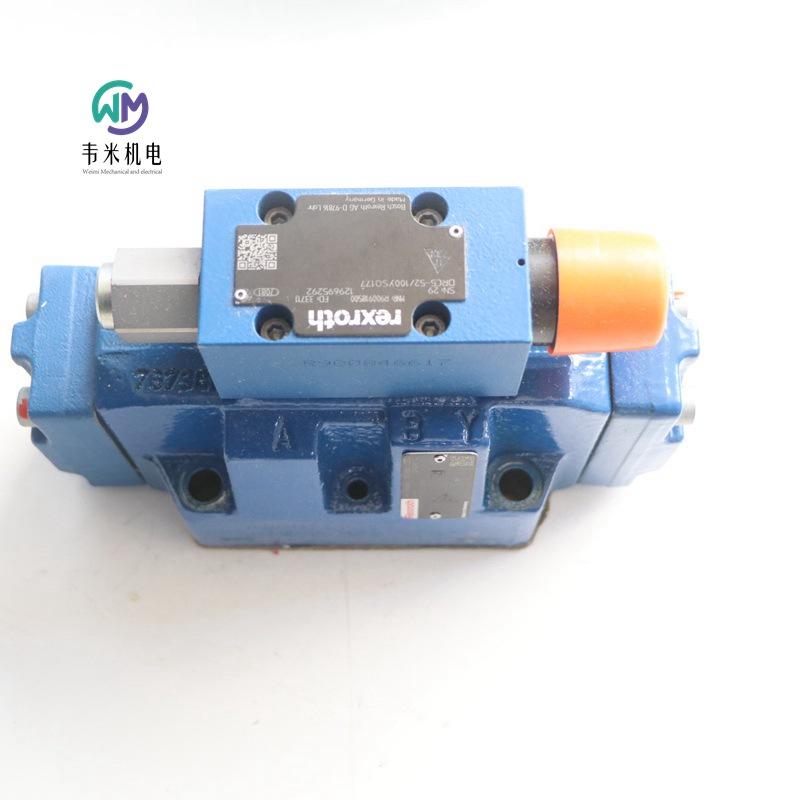

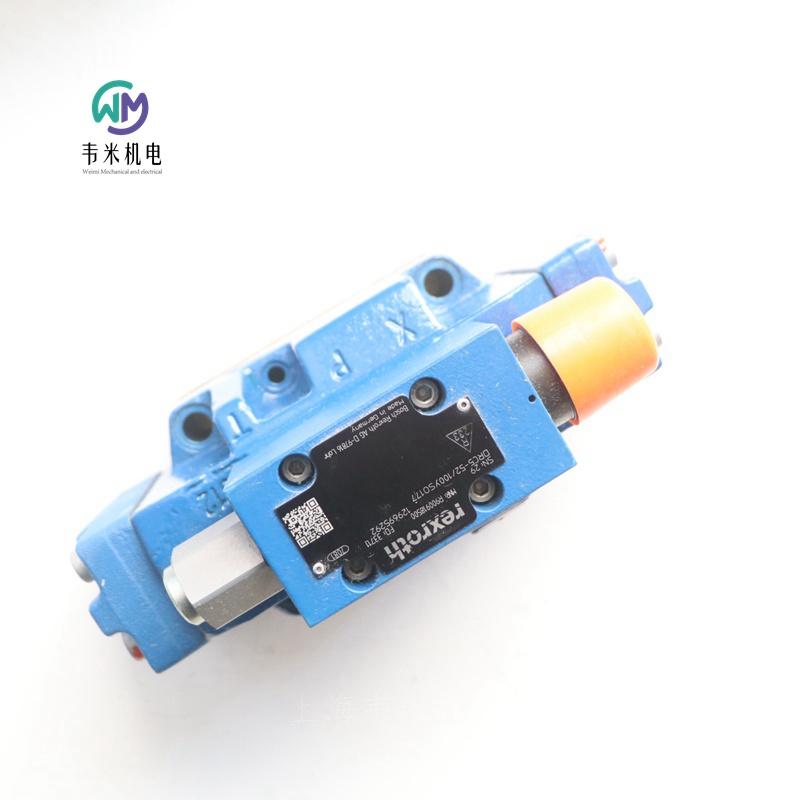

REXROTH減壓閥3DR16P5-53/100Y/00M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH減壓閥3DR16P5-5X/100Y/00M

R900916666 3DR16P5-53/100Y/00M

公稱尺寸 16，P → A，機械操作

高性能范圍內的工業液壓閥�？煽繙p壓至設定值。

滑閥

先導式

連接圖 ISO 4401-07-07-0-05

產品系列 3DR10,16,25

工作壓力. [bar] 315

體積流量 [l/min] 220

活塞符號 P → A

連接類型 底板安裝

標稱尺寸 16

驅動類型 通過機械致動

連接數 4

開關位置數 3

電氣連接說明 3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件 NBR

重量 [kg] 8.94

力士樂REXROTH先導式減壓閥

類型 3DR

特點

-用于減少（P 到 A）和限制（A 到 T）系統壓力的閥

-用于底板安裝

-油口安裝面符合 ISO 4401-07-07-0-05

-符合樣本 RC 45056 的底板（單獨訂購）

-4 個壓力等級

-4 個調節元件，可選：

-旋鈕

-六角套筒和保護帽

-帶刻度可鎖定旋鈕

-帶刻度旋鈕

功能

類型 3DR 壓力控制閥是用于次級油路的帶有溢流閥功能的先導式三通減壓閥。它們用于降低系統壓力。

減壓閥主要由帶有控制閥芯的主閥和帶有壓力調節元件的先導控制閥組成。

在開始位置時，閥是打開的。液壓油可以不受任何限制地從通道 P 流向通道 A。通道 A 內的壓力是通過孔向壓縮彈簧對面的閥芯區域施加的。同時，還通過節流孔向控制閥芯的彈簧負載側施加壓力，以及通過通道向先導控制閥的滾珠施加壓力。

根據壓縮彈簧的設置，滾珠的上游和管道內建立液壓壓力，并將控制閥芯保持在打開位置。液壓油從通道 P 通過控制閥芯流向通道 A，直到通道 A 中的壓力增加到超過壓縮彈簧設置的壓力值，并提升滾珠�？刂崎y芯向閉合位置移動。當通道 A 內的壓力與壓縮彈簧設置的壓力值達到平衡時，則達到了所需減小的壓力。當作用在執行機構上的外力導致通道 A 內的壓力進一步增加時，控制閥芯被進一步壓縮壓縮彈簧。這樣通過控制閥芯上的控制閥口打開了通道 T 和通道 A 之間的連接。排放到油箱的液壓油量確保壓力不再增加。先導油始終通過先導管路從彈簧腔外泄到油口 Y。務必始終保持先導油以零壓力返回油箱�？梢允褂脡毫τ�(jì)油口檢查通道 A 內的減壓。

技術數據

重量  8kg

安裝位置 可選

環境溫度范圍 –30至+50°C

液壓

公稱壓力 315bar

工作壓力

油口 P 315bar

油口 A 250bar

油口 Y 單獨，無壓地到油箱

壓力設置 –

小 bar 視流量而定

大 bar 50; 100; 200; 250

流量 220l/min

液壓油 符合 DIN 51524 ）的礦物油（HL，HLP）（適用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液壓油（另請參閱RC 90221）；HETG（菜籽油）（適用于 NBR 和 FKM 密封件））；HEPG（聚）（僅適用于 FKM 密封件））；HEES（合成酯）（僅適用于 FKM 密封件））；可應要求提供其它液壓油

液壓油溫度范圍

–30 至 +80°C （NBR 密封件）

–20 至 +80°C （FKM 密封件）

粘度范圍 10 至 800mm2/s

液壓油的允許污染度 - 符合 ISO 4406（c）規定的清潔度等級 等級 20/18/15 （在液壓系統中必須遵循規定的組件清潔度等級。有效過濾可防止發生故障，同時還可延長組件使用壽命。））有關過濾器的選擇，請參閱樣本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。

德國力士樂REXROTH先導式減壓閥訂貨號和型號：

R900917782 3DR16P4-5X/100Y/00M

R900916667 3DR16P4-5X/200Y/00M

R900916666 3DR16P5-5X/100Y/00M

R900916666 3DR16P5-53/100Y/00M

R900916668 3DR16P5-5X/200Y/00M

R900916668 3DR16P5-53/200Y/00M

R900917775 3DR16P5-5X/250Y/00M

R900917775 3DR16P5-53/250Y/00M

R900916670 3DR16P5-5X/250Y/00V

R901234521 3DR16P7-5X/100Y/00M
