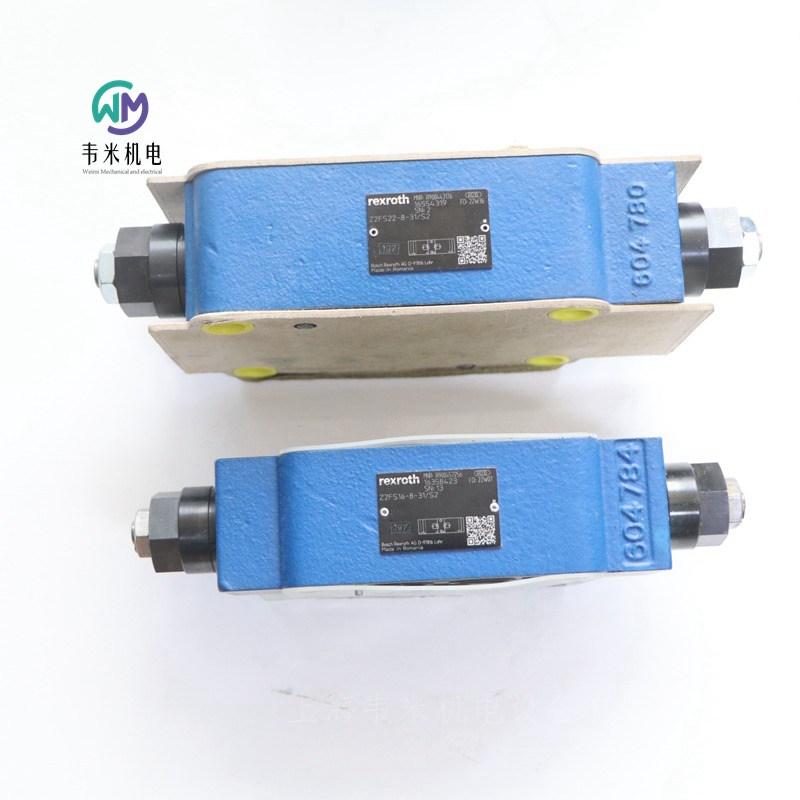

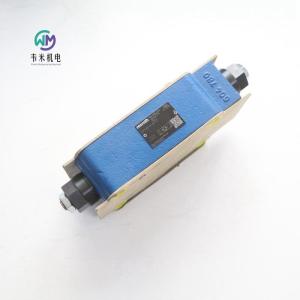

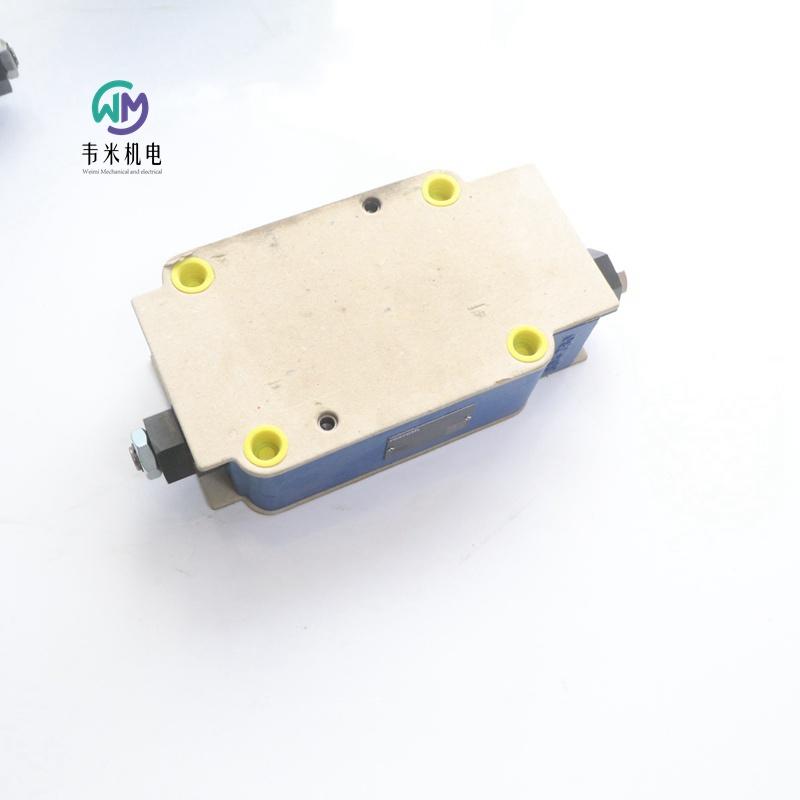

REXROTH節流閥Z2FS22-8-31/S2，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

力士樂REXROTH節流反彈閥 Z2FS22-8-3X/S2

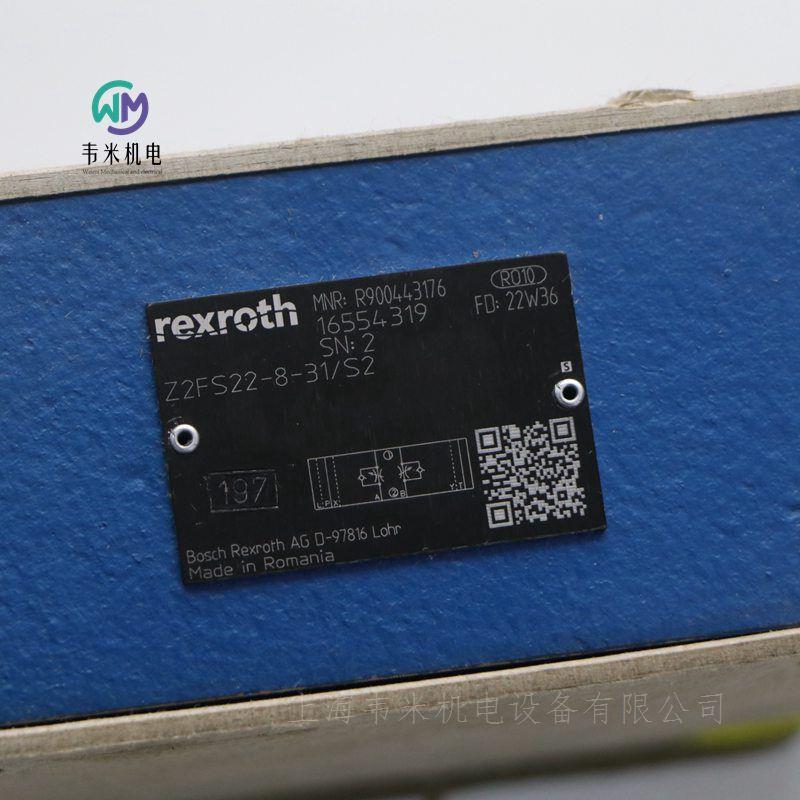

R900443176 Z2FS22-8-31/S2

公稱尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作

高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。

內六角主軸

直動式

連接圖 ISO 4401-08-08-0-05

大壓力 [bar] 350

大體積流量 [l/min] 360

活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1

連接類型 疊加閥板

標稱尺寸 25

驅動類型 帶機械操作

連接數 4

開關位置數 2

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 6.841

力士樂REXROTH單向節流閥

Z2FS22

規格 25

組件系列 3X

大工作壓力 350 bar

大流量 360 l/min

疊加閥

油口安裝面符合  ISO 4401-08-08-0-05

用于一個或兩個執行元件接口的主流量或控制流量的限制

調節方式： 調節桿帶內六角孔

用于供油或回油節流

防腐蝕設計

Z2FS22型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。

對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。

如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。

同時，通道 A1中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。

從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。

流量限制

要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。

德國力士樂REXROTH節流閥訂貨號和型號：

R900443176 Z2FS22-8-31/S2

R900340002 Z2FS22B8-3X/S2

R971893675 Z2FS22-3X/S2

R900456783 Z2FS22-8-3X/S

R900468786 Z2FS22-8-3X/S2V

REXROTH節流閥Z2FS22-8-31/S2
