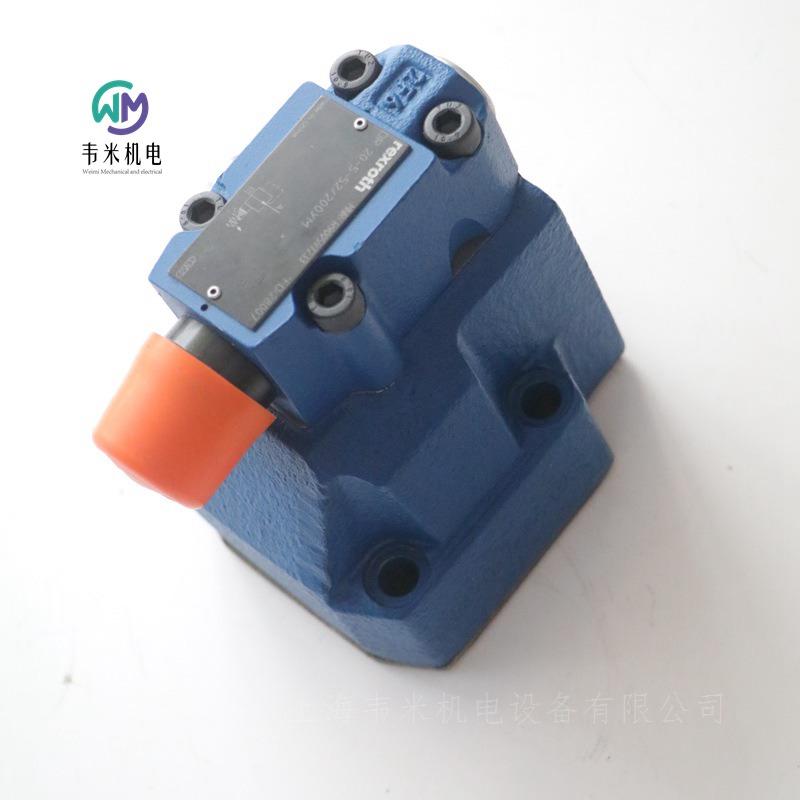

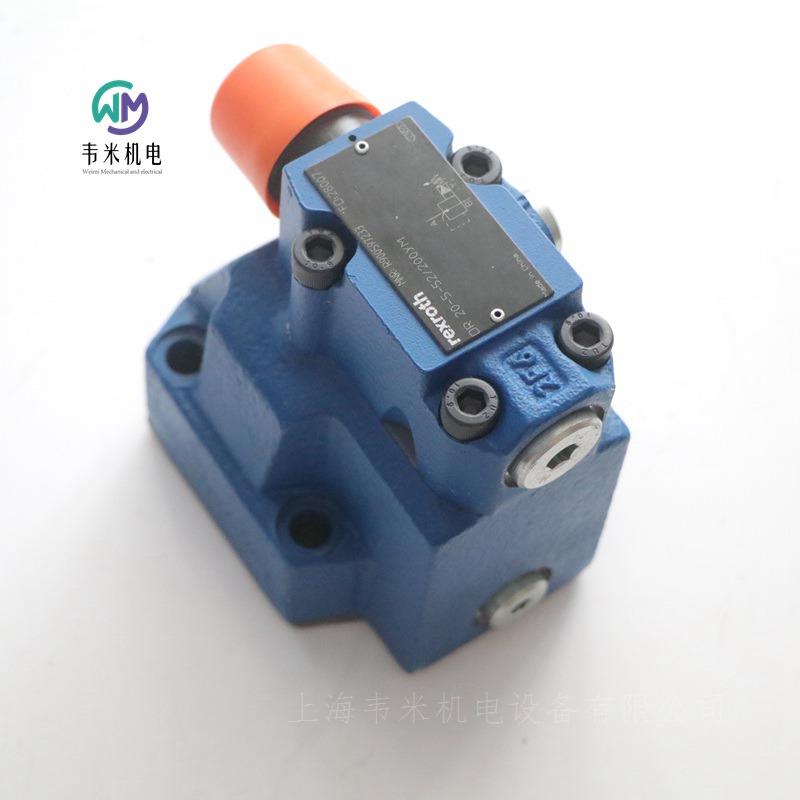

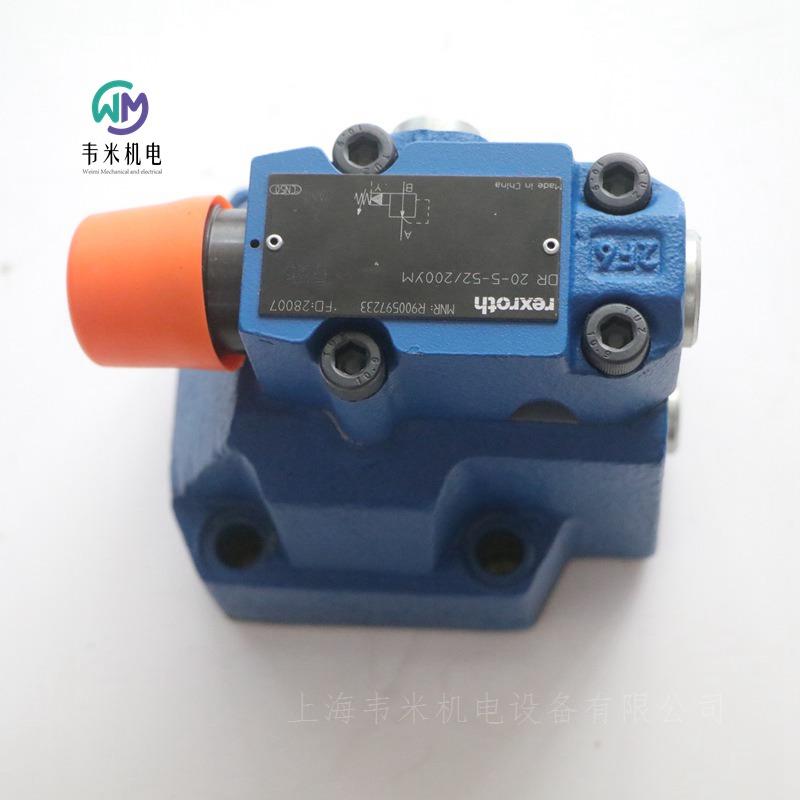

力士樂減壓閥DR20-5-52/200YM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH減壓閥 DR20-5-5X/200YM

R900597233 DR20-5-52/200YM

公稱尺寸 20，B → A，機械操作

高性能范圍內的工業液壓閥。可靠減壓至設定值。

滑閥

先導式

連接圖 ISO 5781-08-10-0-16

壓力 [bar] 350

體積流量 [l/min] 300

活塞符號 B → A

連接類型 板材結構

標稱尺寸 20

驅動類型 帶機械操作

連接數 2

開關位置數 2

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 5.38

力士樂REXROTH減壓閥

先導式操作

DR系列

尺寸10…32

組件系列5X

工作壓力350巴

流量400 l/min

特點

用于底板安裝

端口模式符合ISO 5781

用于螺紋連接

作為插裝閥

4種調節類型，可選：

旋鈕

帶六角套筒和保護帽

帶刻度的可鎖定旋鈕

帶刻度的旋鈕

5個壓力額定值

止回閥，可選（僅底板安裝）

防腐設計

DR型壓力閥是由二次回路控制的先導式減壓閥。

減壓閥主要由帶主閥芯插件的主閥和帶調節型的先導控制閥組成。

在靜止位置，閥門打開。液壓油從通道B經由主滑閥插件無限制地流向通道A。施加在通道A上的壓力作用在下部主滑閥側。同時，壓力通過噴嘴施加到主滑閥的彈簧加載側，并通過通道施加到先導控制閥中的球。它還通過噴嘴、控制管路、止回閥和噴嘴作用在球體上。根據彈簧的設置，將控制滑閥保持在打開位置的閥球前面、通道和彈簧室中會產生壓力。

通道B中的液壓油可以無限制地通過主滑閥插入件流向通道A，直到通道A中的壓力超過彈簧設定的值并打開閥球�？刂苹�閥向關閉方向移動。

當通道a中的壓力與彈簧處設定的壓力之間存在平衡狀態時，實現所需的減壓。從彈簧室返回的先導油總是通過控制管路從外部返回油箱。為了從通道A自由回流到通道B，可以選擇性地安裝止回閥。壓力表連接允許控制通道A中的減壓。

安裝位置任意

環境溫度范圍  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）

液壓油溫度范圍  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）

工作壓力  350bar

入口壓力  350bar

出口壓力  350bar

工作壓力范圍  10...350bar

粘度范圍 10…800mm2/s

容許污染程度液壓流體，清潔度等級符合ISO 4406（c）等級20/18/15 2）

德國力士樂REXROTH減壓閥訂貨號和型號：

R900597713 DR10-4-5X/100Y

R900962883 DR10-4-5X/100YM

R900596823 DR10-4-5X/200YM

R901080203 DR10-4-5X/160XYM

R901080203 DR10-4-5X/160XYM

R900503742 DR10-5-5X/50Y

R900597197 DR10-5-5X/100YM

R900503741 DR10-5-52/200Y

R900598358 DR10-5-5X/200YM

R900596883 DR10-5-5X/315Y

R900597132 DR10-5-5X/315YM

R900937292 DR10-5-5X/200YMV/12

R900518619 DR10-7-5X/100YM

R900596639 DR20-4-5X/100Y

R900500255 DR20-4-5X/200YM

R900596629 DR20-4-5X/315Y

R900594109 DR20-4-52/350YM

R900598360 DR20-5-5X/50Y

R900500284 DR20-5-5X/50YM

R900597198 DR20-5-5X/100Y

R900597892 DR20-5-5X/200Y

R900597233 DR20-5-5X/200YM

R900597233 DR20-5-52/200YM

R900596754 DR20-5-5X/315YM

R900599113 DR30-4-5X/100Y

R900508498 DR30-4-5X/200Y

R900503303 DR30-5-5X/50YM

R900596500 DR30-5-52/200Y

R900597158 DR30-5-5X/200YM

R900597158 DR30-5-52/200YM

R900596928 DR30-5-5X/315Y

力士樂減壓閥DR20-5-52/200YM
