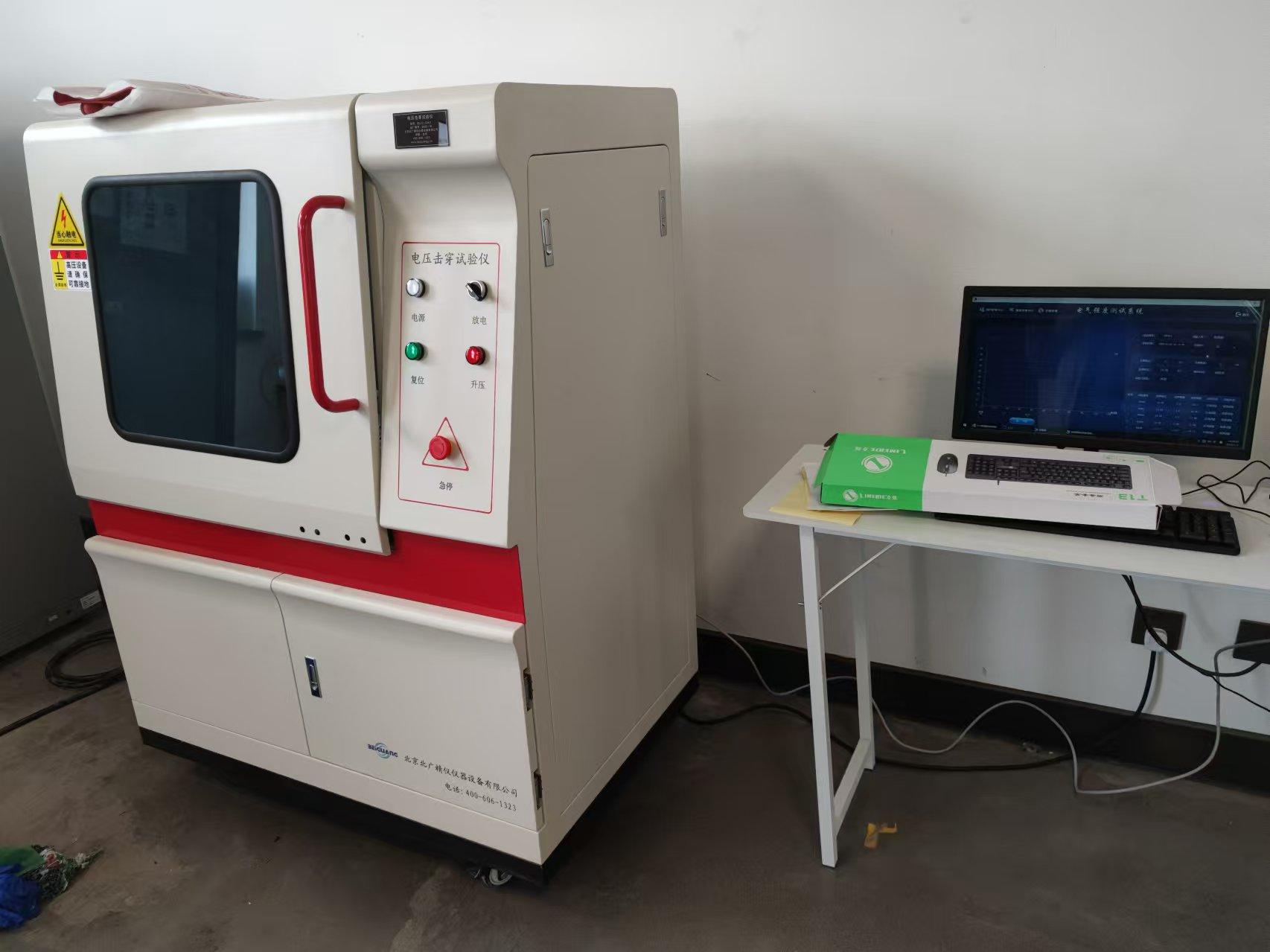

一、50KV微機控制耐電壓擊穿測試儀用途：

     BDJC-100KV由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

二、50KV微機控制耐電壓擊穿測試儀符合標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

三、50KV微機控制耐電壓擊穿測試儀主要技術要求：

1、設備輸入電壓： 交流 100KV (普通試驗室電源均可兼容)

2、試驗電壓方式： 交流 0--100 KV直流 0--100 KV；

3、電器容量：     10KVA;

4、試驗方法：     0-100KV全量程可調;，

5、擊穿及耐壓試驗升壓速率：

                         0.1 KV/S

                         0.2 KV/S

                         0.5 KV/S

                         1.5 KV/S

                           2 KV/S

                         2.5 KV/S

                         3.0 KV/S

6、試驗方式：

           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、漏電電流選擇：    1—100 mA可由計算機軟件自由進行設定。

9、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。

10、支持短時間內短路試驗要求。(其它同類產品無此功能)

11、一次試驗可以同時做5個試樣。(同類產品一次試驗只能做一個試樣)

12、電壓測量誤差：   ≤ 2％

13、試驗電壓連續可調：0-100 KV

14、耐壓時間設定：   0-6小時(可通過軟件連續設定)

15、九級安全防護措施：

                   (1) 超壓保護

                   (2)試驗過流保護

                   (3)試驗短路保護

                   (4)安全門開啟保護

                   (5)軟件誤操作保護

                   (6)零電壓復位保護

                   (7)試驗結束放電保護

                   (8)獨立保護接地

                   (9)試驗完成后電磁放電

四、試驗方式：

    1、絕緣試樣空氣中擊穿或耐壓試驗

    2、絕緣試樣浸油中擊穿或耐壓試驗

    3、絕緣試樣空氣中階梯擊穿或耐壓試驗

    4、絕緣試樣浸油中階梯擊穿或耐壓試驗

五、試驗軟件：

    1、在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

    2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

    3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

    4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

    5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

六、安全保護功能：

    1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的zui近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的zui近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

    2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

    3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

    4、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人安全,不能直接拿取電極,起到提醒使用人員放電以免造成傷害)。

5、試驗放電裝置，電磁鐵自動放電放置。

其他相關產品：

BDJC-50KV型電壓擊穿強度試驗儀

BDJC-100KV型電壓擊穿強度試驗儀

BEST-121型體積表面電阻測試儀

BEST-212型體積表面電阻率測試儀

BEST-991型導體和防靜電材料電阻率測試儀

GDAT-A型介電常數及介質損耗測試儀

GDAC-C型介電常數及介質損耗測試儀

BQS-37工頻介電常數介質損耗測試儀

BLD-600V漏電起痕試驗儀

BLD-6000V高壓漏電起痕試驗儀

BDH-20KV耐電弧試驗儀

BWK-300系類熱變形維卡溫度測定儀

BRT-400Z系類熔體流動速率測定儀

M-200橡膠塑料滑動摩擦磨損試驗機

BYH-B球壓痕硬度計

JF-3型數顯氧指數測定儀

CZF-5水平垂直燃燒試驗機

HMLQ-500落球回彈儀

HMYX-2000海綿壓陷硬度測試儀

BWN系類電子**試驗機

BG-1610切片機

BG-8205阿克隆耐磨儀

BG-8105無轉子硫化儀

BG-150 臭氧老化試驗箱

P-8015橡膠刨片機

JF-3氧指數儀（數顯）

CZF-5水平垂直燃燒測試儀

XJHT-600橡膠回彈測試儀

耐電壓擊穿測試儀完善的安全防護措施：

1、在固體絕緣和空氣的接壤面上的沿面放電展開成貫穿性的空氣擊穿稱閃絡。在一定的試驗條件下，使外絕緣表面剛好發生閃絡所需的電壓值稱臨界閃絡強度。有時閃絡強度用均勻閃絡場強來標明。在電壓較高時結束放電所需時間較短，在電壓較低時結束放電所需時間較長規范性引用文件。

2、故障報警系統：任何電氣設備都有一個絕緣等級，不一樣額定電壓的絕緣等級不一樣。當逾越一定電壓等級后，設備的絕緣就會被擊穿。電氣強度檢驗便是看在給被測設備加一定的高電壓（可以參看IEC標準或許國標），看是不是會致使擊穿。如果不擊穿，則通過，擊穿則說明不合格。 一般在設備出廠前做這個試驗，在現場可以僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可批改。 電氣強度檢驗又稱耐壓檢驗，是盤繞絕緣材料被擊穿后呈現出導體特性的特征,查詢有關電參數的改動特征,以此判定絕緣材料是不是被擊穿。

3、過流保護系統：

關于作用時間很短的沖擊電壓，放電時延的影響則不能忽略。
