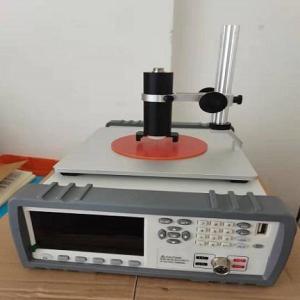

高精度碳紙平面電阻率測試儀

GB/T 1997 焦炭試樣的采取和制備

GB/T 8170 數值修約規則與極限數值的表示和判定

方法原理：

將一定粒度的干燥試樣裝入試樣精內，在一定的壓力下通入一定強度的電流，測量試樣兩端的電壓降，根據歐姆定律計算試樣的電阻率。

粉未電阻率測量儀

高度測量裝置;測量范圍 15 mm～17 mm，精度 0.01 mm。

試驗機;能給試樣穩定施加 3.9 MPa±0.03 MPa 壓力，線路電壓降低于0.5 mV。 電源∶能提供穩定直流 500 mA士0.1 mA。

電壓表∶測量精度士0.1 mV，可測量試樣兩端的電壓降。試樣筒內徑 16.0 mm～16.3 mm。

干燥箱溫度可以控制在0 ℃～300 ℃，控溫精度士5 ℃，帶鼓風。

試樣采取和制備焦炭按照 GB/T 1997 規定進行，其他可參照執行。

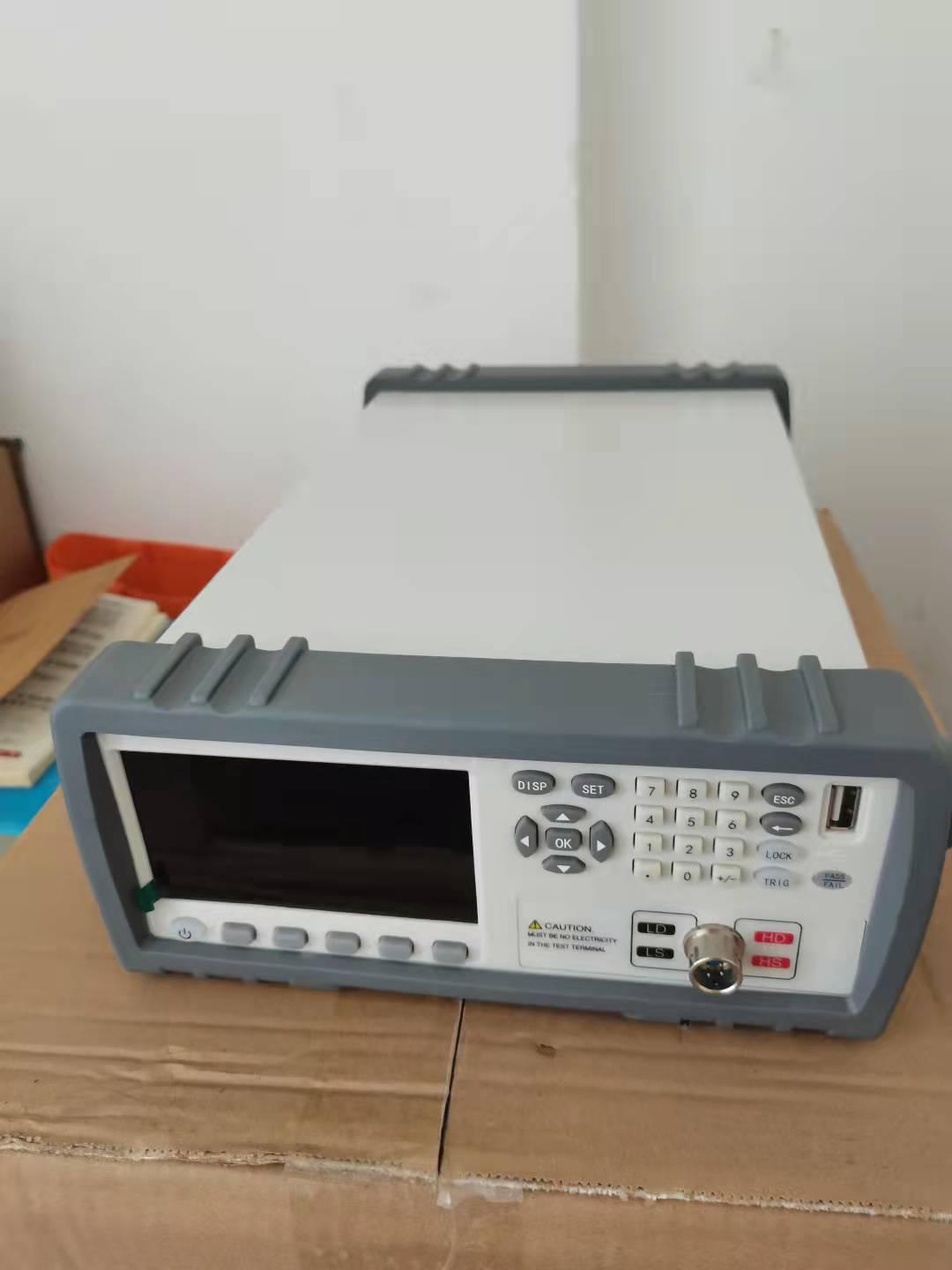

高精度碳紙平面電阻率測試儀

參數資料：方塊電阻范圍：10^-6～2×10²Ω/□   電阻率范圍：10^-7～2×10³Ω-cm

測試電流范圍：0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA

電流精度：±0.1%讀數

電阻精度：≤0.3%

軟件界面：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、電阻率、壓強等.

測試方式: 四探針測量（體電阻率）和四端法（接觸電阻測量）

壓力范圍：0-1000kg（0-4MPa）.

樣品形狀為正方形（鍍金電極為5cm×5cm)，面積為25cm2（其他規格定制）

工作電源: 輸入: AC 220V±10% ,50Hz 功 耗：<30W

加壓方式：自動

樣品高度量程和精度：高度測量范圍：0.001-10.001mm，測量分辨率0.001mm

溫濕度范圍：常溫-50度；濕度：20%-98%

恒壓時間：0-99.9S

標配標準件：a.標準校準電阻1個；b.標準高度校準件1個

工作電源：220±10% 50HZ/60HZ

標配外選購：

電腦和打印機依據客戶要求配置；

雙極板材料四探針低電阻測試儀是一種用于測量材料電阻率的設備。它在材料科學、電子工程、新能源等領域具有廣泛的應用。本文將從雙極板材料的特性、四探針測試原理、低電阻測量的重要性以及測試儀的應用等方面進行詳細闡述。

雙極板材料的特性

雙極板材料是一種具有優異導電性能的新型材料，廣泛應用于電池、燃料電池、超級電容器等能源存儲和轉換裝置中。它具有高比表面積、良好的電子傳輸性能、高化學穩定性和長壽命等特點。這些特性使得雙極板材料在能源領域具有巨大的應用潛力。

四探針測試原理四探針測試法是一種用于測量材料電阻率的非破壞性測試方法。它通過在被測材料表面放置四個等間距的探針，利用恒流源給外側兩個探針施加電流，同時測量內側兩個探針之間的電壓降，從而計算出材料的電阻率。四探針測試法具有測量準確、操作簡便、可重復性好等優點，因此在材料電阻率測量中得到了廣泛應用。

一、校準前準備

?環境要求?

溫度控制在20-25℃，濕度40-60%，避免電磁干擾和機械振動。

儀器需靜置平衡至少30分鐘（部分設備需1-2小時）以穩定內部元件。

?設備檢查?

清潔電極接觸面，確保無氧化或污染。

檢查連接線是否老化，鱷魚夾與香蕉插頭接觸良好。

二、校準步驟（以標準電阻法為例）

?選擇標準電阻?

使用精密校準電阻，其阻值需接近待測樣品預期范圍，穩定性誤差≤±0.1%。

?連接電路?

將標準電阻兩端通過鱷魚夾接入測試儀，確保四端法連接（電流端與電壓端分離）以消除接觸電阻。

?調節校準器?

打開儀器電路板，找到右下角的三個校正調節器：

?上方調節器?：校準溫度相關參數（如環境補償）。

?中間調節器?：校準阻抗/電阻基準值。

?下方調節器?：微調溫度系數（需用小螺絲刀操作）。

順時針旋轉增加校準值，逆時針減小。

?驗證校準結果?

測量標準電阻，對比顯示值與標稱值，誤差應≤±0.5%讀數+2字。

若超差需重復調節，直至符合精度要求。

其他校準方法

?四探針法校準?

使用已知電阻率的標準片（如硅片），按四探針間距公式驗證儀器計算邏輯。

?自動校準功能?

部分全自動機型支持一鍵校準，需按說明書加載標準參數文件。

注意事項

?接觸電阻?：電極與樣品接觸壓力需一致，避免松動導致誤差。

?溫度影響?：高溫環境下需啟用溫度補償功能或修正系數。

?定期維護?：每月至少校準1次，長期未用需重新校準。

?裝樣?

將粉末倒入測試模具腔體，刮平表面至與槽口齊平。

?連接電極?

紅色測試線接長柄電極，黑色接短柄電極（不分順序）。

?參數設置?

選擇量程（如10^-6~10^5Ω·cm）、電壓（1-10V）及測試時間（2-5秒）。

?啟動測量?

保持儀器水平，勻速啟動測試，實時記錄穩定讀數。

數據計算

?電阻率公式?：

松散狀態：ρ=10R（單位：Ω·cm，R為實測電阻）。

壓實狀態：需輸入樣品厚度/直徑，儀器自動計算。

注意事項

?環境控制?：溫度20-25℃、濕度40-60%，避免靜電干擾。

?誤差控制?：電壓測量誤差需≤±0.5%讀數+2字。

?維護保養?：測試后清潔電極，定期校準標準電阻。

測定將試樣筒底和壓頭短接，然后施加3.9 MPa±0.03 MPa的壓力，連好電線并接通電源。調整穩壓電源電流，使通過線路的電流為 500 mA士0.1 mA，然后測量線路的電壓降V。（該讀數應小于1 mV，否則需調整儀器），測定兩次取平均值。

在試樣筒中加入試樣，震實并使試樣上表面平整后將試樣筒置于試驗機內，然后施加3.9 MPa±0.03 MPa的壓力，測量樣品高度h，連好電線并接通電源，調整穩壓電源電流，使通過試料的電流為500mA士0.1mA，然后測量試樣的電壓降。

測定次數獨立地進行兩次測定，每次測定均使用未測試過的新試樣，取其平均值。

檢測時間當試樣通過電流開始 3min 內應檢測完畢，超時結果做廢。

結果計算

按式（1）計算粉末電阻率∶

式中∶-—粉末電阻率，單位為微歐米（μΩ·m）;

S——試樣筒內橫截面積，單位為平方毫米（mm²）;

V ——試樣與線路電壓降，單位為毫伏（mV）;

V。--—線路電壓降，單位為毫伏（mV）;

I —電流，單位為安培（mA）;

h——試樣顆粒柱的高度，單位為毫米。

檢驗結果為兩次測定值的算術平均值，保留整數。數值修約按 GB/T 8170 的修約比較法規定進行。

精密度重復性在重復性條件下，大于300μ·m 的樣品兩次測定結果的差值不大于5%，小于 300μn·m 的樣品兩次測定結果的相對偏差不大于 8%。

再現性在再現性條件下，大于300μΩ·m 的樣晶兩次測定結果的差值不大于8%，小于300 μA·m 的樣品兩次測定結果的相對偏差不大于 10%。
