質子交換膜燃料電池測試儀

以下是質子交換膜燃料電池測試儀的技術解析與操作指南，綜合核心標準（如?GB/T 20042.5-2009?、?T-CAAMTB 12—2020?）及前沿設備參數整理：

一、核心功能與測試能力

?多工況模擬系統?

?環境控制?：溫控精度 ?±1°C?（范圍：-20°C~90°C），濕度控制 ?±3%RH?（20%~95%RH），支持低溫冷啟動測試?。

?氣體管理?：氫氣/空氣流量誤差 ?≤1%FSR?，壓強范圍 ?0~250kPa?（可調背壓閥）?。

?電化學性能測試?

?極化曲線?：電流范圍 ?0~200A?（三檔量程切換），電壓精度 ?±0.1%FS?，功率上限 ?1kW?（可擴展至2kW）?。

?阻抗譜（EIS）?：頻率范圍 ?0.1Hz~10kHz?，支持氫空模式（電流模式）或氫氮模式（電壓模式）擾動測試?。

?動態響應?：電流加載速率 ?≥100A/s? ，模擬車輛啟停工況?。

?膜電極專項分析?

?鉑載量測試?：X射線熒光法（無損），精度 ?±0.01mg/cm???。

?歐姆極化?：四線法測量膜電極接觸電阻，分辨率 ?0.01mΩ·cm???。

?耐久性評估?：加速老化測試（反極/化學腐蝕/干濕循環）?。

燃料電池測試儀的關鍵測試參數有哪些?

無錫氫芯科技有限公司

中國電工技術學會團體標準:車用質子交換膜燃料電池堆性能測試方法

電氣技術雜志社

二、標準化操作流程

1. ?測試前準備?

?電堆裝配?：

雙極板與膜電極疊層需居中夾持，碳紙粗糙面朝流道光滑面朝質子膜?。

扭矩扳手階梯緊固螺栓（如先2N·m→4N·m），按對角順序加載避免偏載。

?氣密性驗證?：氮氣保壓 ?50kPa?，壓降 ?≤1kPa/min? 為合格?。

2. ?關鍵參數設置?

?測試模塊? ?        參數設定要點?                              示例值?

極化曲線 電流掃描步長≤0.1A/cm?，每點穩流時間≥30s 0.05A/cm?步長

EIS阻抗譜 正弦振幅=直流電流×5%，頻率點/十倍頻≥10個 100mA振幅, 10點/頻

活化工藝 恒流階段（0.2A/cm?）+ 循環伏安（0.1~0.9V） 3小時活化

3. ?故障診斷與優化?

?水管理異常?：

電壓振蕩 → 檢查濕度傳感器或調整氣體露點?3。

低頻阻抗升高 → 優化流場板排水設計?28。

?催化劑衰減?：

ECA（電化學活性面積）下降＞20% → 觸發反極保護協議?57。

? 三、安全與精度控制

?操作規范?

氫氣測試前需 ?三次氮氣置換?，濃度傳感器閾值設定 ?≤1%LEL。

高壓測量（＞60V）時穿戴 ?10kV絕緣手套?，設備接地電阻 ?＜4Ω。

?數據校準?

每日用 ?標準電阻箱? 校驗儀器（誤差 ?±0.05%?）。

溫度傳感器需定期冰水混合物（0°C）及沸水（100°C）兩點校準。

3. ?故障診斷與優化?

?水管理異常?：

電壓振蕩 → 檢查濕度傳感器或調整氣體露點?。

低頻阻抗升高 → 優化流場板排水設計?。

?催化劑衰減?：

ECA（電化學活性面積）下降＞20% → 觸發反極保護協議?。

三、安全與精度控制

?操作規范?

氫氣測試前需 ?三次氮氣置換?，濃度傳感器閾值設定 ?≤1%LEL。

高壓測量（＞60V）時穿戴 ?10kV絕緣手套?，設備接地電阻 ?＜4Ω??。

?數據校準

每日用 ?標準電阻箱? 校驗儀器（誤差 ?±0.05%?）?12。

溫度傳感器需定期冰水混合物（0°C）及沸水（100°C）兩點校準?。

四、應用場景拓展

?工藝優化?

通過EIS中頻區弧寬對比不同流道設計的傳質效率?。

結合極化曲線斜率分析PTFE含量對氣體擴散層的影響。

?標準符合性測試?

?膜電極氣密性?：串漏率 ?≤0.5sccm/cm??（T-CAAMTB 12—2020）?。

?系統能效?：熱電聯產工況下發電效率 ?≥40%?（T/CES 225-2023）?。

質子交換膜燃料電池測試儀是打通“材料-組件-系統”性能閉環的核心工具，需嚴格遵循 ?“環境模擬-精準測量-安全防護”? 三位一體操作邏輯?。

以下是垂直電阻測試儀的正確操作流程及關鍵技術要點，結合標準規范與實踐經驗整理而成：

一、操作前準備

?設備檢查?

?電極維護?：清潔上下鍍金電極表面（乙醇擦拭），確保無氧化層或污漬，防止接觸電阻干擾?。

?壓力校準?：檢查壓板平行度（偏差需＜0.025mm），預壓空載平臺至壓力歸零?。

?環境設定?：記錄室溫（影響電阻率），需溫漂補償?shù)呐渲勉K電極?。

?樣品處理?

?塊體/薄膜?：裁切為標準尺寸（如4cm?），厚度均勻，表面平整無毛刺?。

?粉末材料?：裝入專用模具，預壓至恒定壓力（如10MPa），消除松裝密度差異?。

二、測試流程（以碳紙/雙極板為例）

?安裝樣品?

將樣品居中放置于兩電極間，避免偏斜，手動輕壓初步固定。

?參數設置?       ?        設定要求? ?               示例值?

初始壓力 輕接觸（約0.05MPa）          30N

壓力步長 按標準遞增（如0.05MPa/步）    0.05MPa

電阻量程 預估樣品電阻值           1μΩ–20kΩ檔位?1

壓板移動速度 低速保證平穩加載     10mm/min?13

?啟動測試?

開啟設備，選擇“自動模式”，系統逐級增壓并記錄每級壓強下的電阻值。

?停止條件?：連續兩次電阻變化率≤5%時自動終止達到電阻值。

?數據記錄?

實時屏幕顯示 ?壓強-電阻曲線?，支持導出數據或微型打印機現場輸出。

雙極板與碳紙間的接觸電阻測試儀技術指導

恒品機電檢測儀器

新能源電池材料電阻率測試

三、關鍵注意事項

?壓力一致性?

粉末/多孔材料必須固定壓力（如GB/T 24521-2018要求10MPa），否則數據不可比?。

塊狀樣品需確保受力均勻，偏載會導致電阻值異常升高?。

?干擾排除?

高濕度環境需縮短操作時間，防止電極表面凝露影響導電性?。

測試中禁止移動接線或觸碰壓板，避免機械振動引入誤差。

?安全防護?

?放電操作?：測試結束等待自動放電完成（指示燈熄滅），感性負載需額外等待20秒?。

高壓測量時穿戴絕緣手套（≥10kV防護等級）。

四、常見故障處理

?故障現象?      ?可能原因?                        ?解決方法?

電阻值跳變     電極接觸不良              清潔電極并重新夾緊樣品

壓力加載失敗 絲杠卡滯或電機過載         檢查傳動部件潤滑，降低移動速度

數據無輸出     信號線松動或量程超限     切換更高電阻量程，檢查接線?

五、拓展應用場景

?燃料電池雙極板?：模擬電池組裝壓力（0.5–4.0MPa），優化導電涂層工藝?。

?鋰電池極片?：同步分析壓實密度與垂直電阻率關聯性，指導漿料配方。

?科研創新?：結合形變傳感器記錄厚度變化，構建材料壓縮導電模型。

通過規范操作與精細控制，垂直電阻測試儀可精準反映材料在壓縮狀態下的導電特性，為新能源材料研發提供核心數據支撐?。

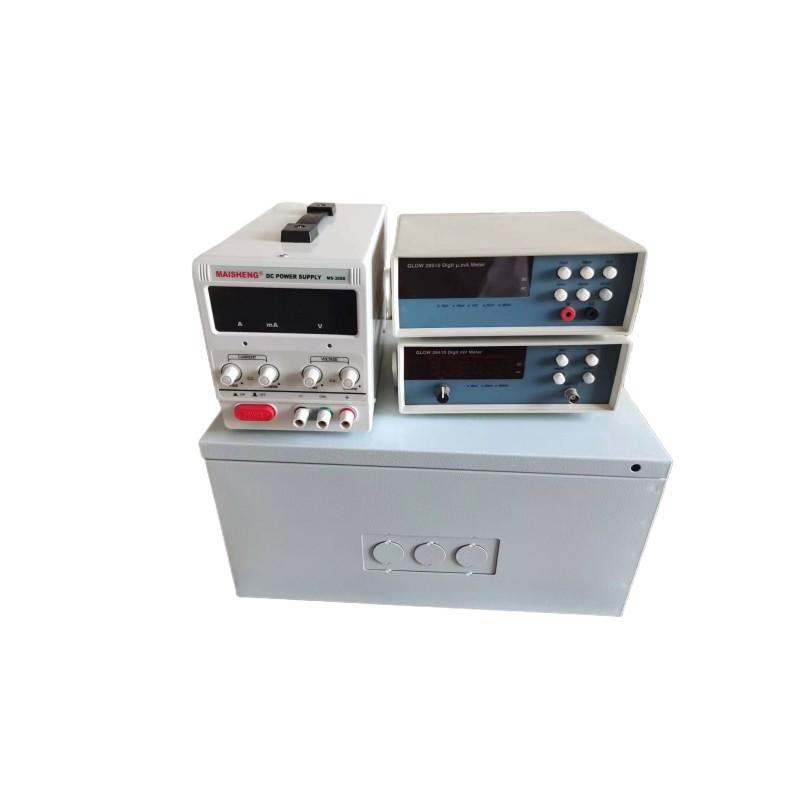

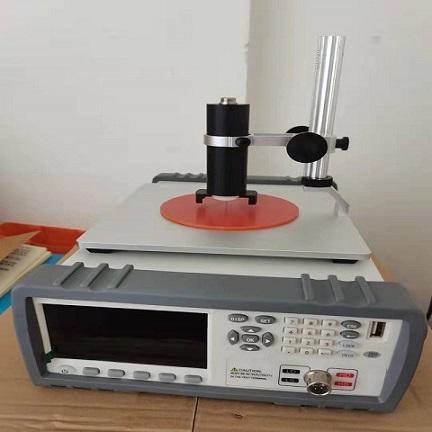

粉體電阻率測試儀、粉體電導率測試儀、粉末電導率測試儀

一、概述：

采用 PC 軟件自動測量，自動讀取樣品壓縮過程中高度以及實時電阻/電阻率/電導率過程數據. 自動生成報表，描述過程變化曲線圖譜，自動步進加壓，自動脫模，自動恒壓測量，USB 和 232 通訊端口，四端法測量模式，恒流源測量，自動檔位切換，可選擇壓力量程，紫銅度金電極， 旋轉式電極結構，操作便利.

二、適用范圍 ：

需要對電性能進行分析的導電性粉末，如：鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、 石化、粉末冶金等生產加工企業部門；高等院校、科研部門，質量檢驗機構，質量管理部門， 研發部門等。

參照標準：GB∕T24521-2018 炭素原料和焦炭電阻率測定方法; YS/T587.6-2006 炭陽極 用煅后石油焦檢測方法第 6 部分粉末電阻率的測定

三、參數資料：

電阻 10^-5～2×10⁶Ω 電阻率范圍 10^-5～2×10⁶Ω-cm 電導率 5×10^-6～10⁵s/cm

測試電流范圍 1μA，10μA，100μA，1mA，10mA，1000mA

測量電壓量程 電壓量程：2mV 分辨率 20mV 200mV 2V：0.1uV

測量精度±（0.1%）

電流精度 ±0.1% ±0.2%.電阻精度 ≤0.3%標準電阻

分辨率 0. 1μΩ.

PC 軟件界面 電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度、曲 線圖譜、報表等.

高度量程和精度 高度測量范圍：0.01-10.01mm，測量分辨率 0.01mm.恒壓時間 0-99.9S.

標準件選購 a.標準校準電阻 1-3 個； b.標準高度校準件 1 個.

測試方式 a.四端測量法 b.自動測量 13.壓力選購 a.200kg； b.300kg； c.500kg;d.1000kg

粉末模具 標配：a.壓力 200kg 和 300kg 機型模具內徑 10mm； b. 壓力 500kg 和 1000kg 機 型模具內徑 20mm； 模具行程高 25mm ；

加壓方式自動，脫模方式自動，電極材質紫銅誤差≤4%；重復性誤差3%以內.（因不同材料本身特性因素影響，誤差不同，人為因數除外）

工作電源輸入: AC 220V±10% ,50Hz

功 耗：<60W

主機外形尺寸約：H700mm*L650mm*D300mm

凈重量約：45kg
