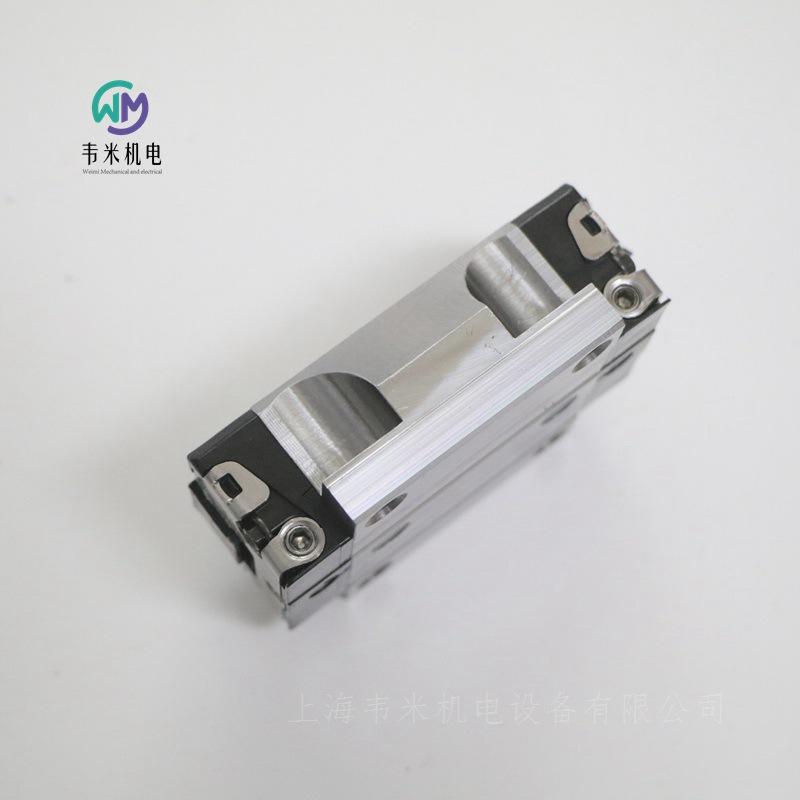

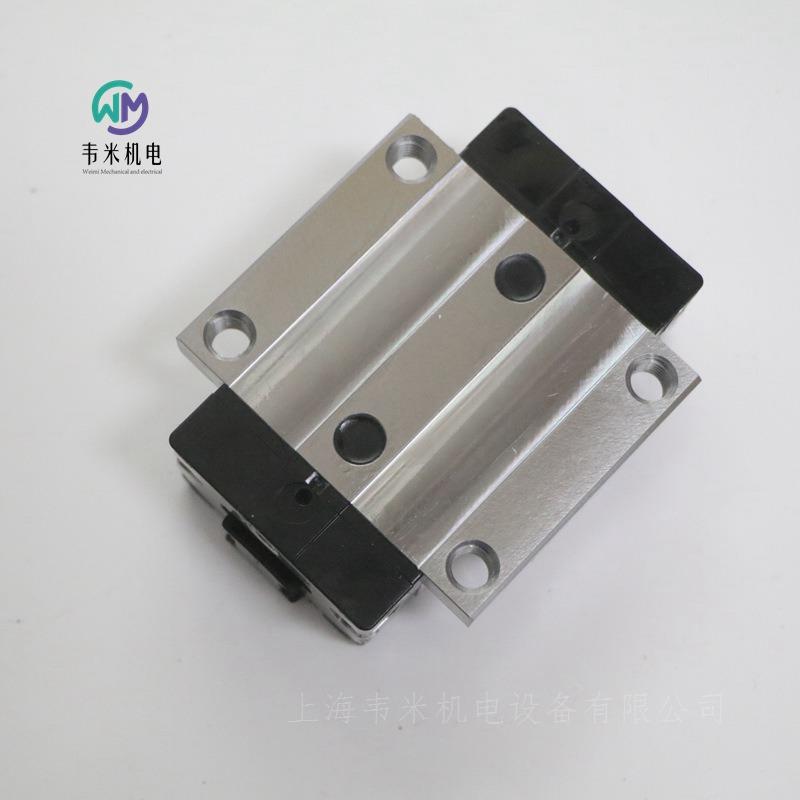

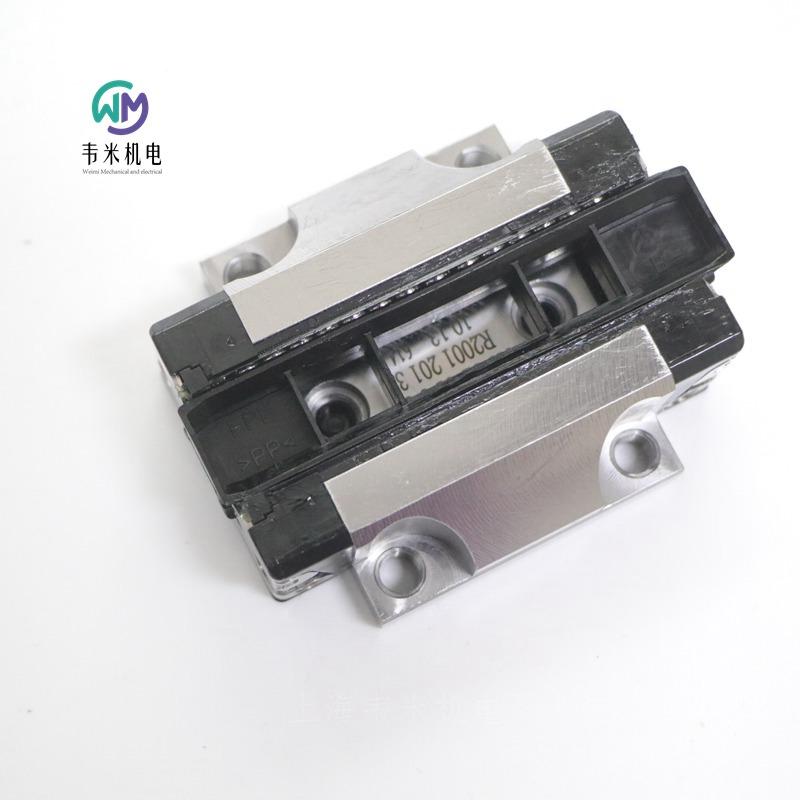

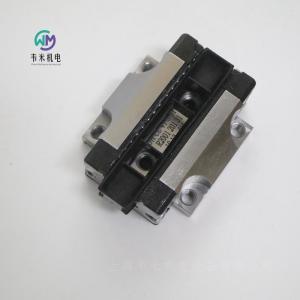

力士樂滑塊R165121320，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH滾珠托架 KWD-025-FNS-C1-H-1

R165121320

滾珠滑塊，F(xiàn)NS，規格 25，CS 鋼，高精度，低預緊，不帶滾珠鏈

滾珠滑塊精度高，具有以下產品特性：

規格 25

FNS 結構型式：寬度 = 法蘭，長度 = 正常，高度 = 標準

導向滑塊體采用 CS 碳素鋼制造

預緊等級 C1：低度預緊

精度等級 H：高 (H)

不帶滾珠鏈

已經預潤滑并進行了防腐處理

減摩軸承潤滑脂 Dynalub 510

不帶左側附件元件（定位邊在前）

不帶右側附件元件（定位邊在前）

直頭潤滑接口散裝供貨。

標準款導向滑塊體

導向滑塊的總長度 = 86.2 mm

互換設計：導向滑塊和導軌可以以任何精度相互組合。

應用范圍：適用于較高剛度要求的場合

的動態特性

摩擦力波動明顯降低、摩擦力水平明顯降低，特別是在外力作用下

的精度

獲得的入口區可將徑流精度提高多六倍

滾珠滑塊的配件可從上面和下面安裝

周圍均有金屬螺紋的潤滑油嘴

所有配件均配置有端面緊固螺紋

集成式全密封

高轉矩負載承受力

各種不同預緊等級

各負載方向的剛度都較高 - 可用于每根軌道只有一個滑塊的應用

由于滾珠滑塊中心額外開了兩個安裝螺絲孔，提升了抬起和側向載荷情況下的剛度

由于采用了預張緊的 O 型結構，因此可達大系統剛性

可選配的集成無磨損感應測量系統

滾珠滑塊出廠時已經過潤滑

可用于各種 SNS/SNO 滾珠導軌

長效潤滑可在數年內持續有效

所有四個主負載方向上的高額定載荷相同

產品屬性

規格 滾珠導軌系統

公稱尺寸 [mm] 25

結構型式 FNS – 法蘭型 標準長 標準高

構造型式 高精度滾珠滑塊

型材導軌系統材質 碳鋼

預緊等級 C1 - 低度預緊

精度等級 H - 高精密

密封件 SS - 標準密封件

滾珠鏈 無滾珠鏈（標準）

自動調整以補償軸心差 不能自動對準

導向滑塊寬度 [mm] 70

導向滑塊長度 [mm] 86.2

導向滑塊高度 [mm] 29.9

帶導軌的導向滑塊的高度 [mm] 36

潤滑 已預潤滑，進行了防腐處理

大加速度 amax [m/s?] 500

提示 大加速度 amax 當 Fcomb?> 2.8 ? Fpr 時：amax = 50 m/s2

大允許線性速度 vmax [m/s] 5

允許環境溫度 (min. … max.) -10 °C ... +80 °C

允許環境溫度 (min. … max.) 提示 短時間內可維持高達 100°C。在零下溫度時請詢問。

摩擦系數 μ 0.002 ... 0.003

摩擦系數 μ 提示 無密封摩擦

重量 [kg] 0.65

額定動載荷 C50 [N] 36000

動態承載量 C50 提示 額定動載荷和動轉矩以 50 000? m 行程為基準確定。

額定動載荷 C100 [N] 28600

動態承載量 C100 提示 額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000?m 行程為基準確定。

靜態額定載荷 C0 [N] 35900

額定動扭轉轉矩 Mt50 [Nm] 520

提示 額定動扭轉轉矩 Mt50 額定動載荷和動轉矩以 50 000? m 行程為基準確定。

額定動扭轉轉矩 Mt100 [Nm] 410

提示 額定動扭轉轉矩 Mt100 額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000?m 行程為基準確定。

靜態扭轉力矩載荷 Mt0 [Nm] 510

額定縱向動轉矩 ML50 [Nm] 370

提示 額定縱向動轉矩 ML50 額定動載荷和動轉矩以 50 000? m 行程為基準確定。

額定動縱向轉矩 ML100 [Nm] 290

提示 額定動縱向轉矩 ML100 額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000?m 行程為基準確定。

靜態縱向力矩載荷 ML0 [Nm] 360

導軌節距 T [mm] 60

尺寸 A（型材導軌系統） [mm] 70

尺寸 A1（型材導軌系統） [mm] 35

尺寸 A2（型材導軌系統） [mm] 23

尺寸 A3（型材導軌系統） [mm] 23.5

尺寸 B（型材導軌系統） [mm] 86.2

尺寸 B 公差（型材導軌系統） [mm] 0.5

尺寸 B1 [mm] 57.8

尺寸 E1 [mm] 57

尺寸 E2（型材導軌系統） [mm] 45

尺寸 E3（型材導軌系統） [mm] 40

尺寸 E8（型材導軌系統） [mm] 38.3

尺寸 E9（型材導軌系統） [mm] 11.5

尺寸 H [mm] 36

尺寸 H1（型材導軌系統） [mm] 29.9

尺寸 H2 帶防護帶（型材導軌系統） [mm] 24.45

尺寸 H2 不帶防護帶（型材導軌系統） [mm] 24.25

尺寸 K1（型材導軌系統） [mm] 12.45

尺寸 K2（型材導軌系統） [mm] 13.6

尺寸 K3（型材導軌系統） [mm] 5.5

尺寸 K4（型材導軌系統） [mm] 5.5

尺寸 N1（型材導軌系統） [mm] 9.3

尺寸 N2（型材導軌系統） [mm] 7

尺寸 N6（型材導軌系統） [mm] 15.2

尺寸 N6 公差（型材導軌系統） [mm] ±0.5

尺寸 S1（型材導軌系統） [mm] 6.7

尺寸 S2（型材導軌系統） M8

尺寸 S5（型材導軌系統） [mm] 7

尺寸 S9 M3x5 mm

尺寸 S9 螺紋直徑（型材導軌系統） M3

尺寸 S9 螺距 [mm] 5

尺寸 T1 min [mm] 13

尺寸 V1 [mm] 7.5
