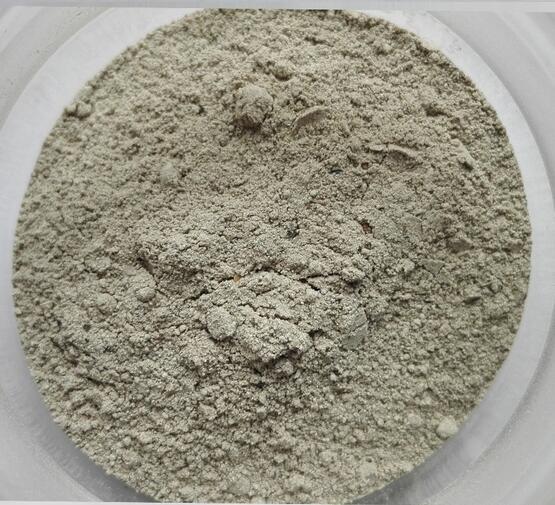

-------

速凝劑：摻入混凝土中能使混凝土迅速凝結(jié)硬化的外加劑。主要種類有無機鹽類和有機物類 。粉狀固體，其摻用量僅占混凝土中水泥用量2%～3%，卻能使混凝土在5min內(nèi)初凝，10min內(nèi)終凝。以達到搶修或井巷中混凝土快速凝結(jié)的目的。是噴射混凝土施工法中不可缺少的添加劑。它們的作用是加速水泥的水化硬化，在很短的時間內(nèi)形成足夠的強度，以保證特殊施工的要求。

1、速凝劑是指能使混凝土迅速凝結(jié)硬化的外加劑。速凝劑主要有無機鹽類和有機物類兩類。我國常用的速凝劑是無機鹽類，主要型號有紅星Ⅰ型、7Ⅱ型、782型、8604型等。

2、紅星Ⅰ型速凝劑是由鋁氧熟料（主要成分是鋁酸鈉）、碳酸鈉、生石灰按質(zhì)量1：1：0.5的比例配制而成的一種粉狀物，適宜摻量為水泥質(zhì)量的2.5%~4.0%。7Ⅱ型速凝劑是鋁氧熟料與無水石膏按質(zhì)量比3：1配合粉末而成，適宜摻量為水泥質(zhì)量的3%~5%。782型混凝土由礬泥、鋁氧熟料、生石灰配制而成，適宜摻量為5%~7%。

3、速凝劑摻入混凝土后，能使混凝土在5min內(nèi)初凝，10min內(nèi)終凝，1h就可產(chǎn)生強度，1d強度提高2~3倍，但后期強度會下降，28d強度約為不摻時的80%~90%。速凝劑的速凝早強作用機理是使水泥中的石膏變成Na2SO4，失去緩凝作用，從而促使C3A迅速水化，并在溶液中析出其水化產(chǎn)物晶體，導(dǎo)致水泥漿迅速凝固。

4、速凝劑主要用于礦山井巷、鐵路隧道、引水涵洞、地下工程。
