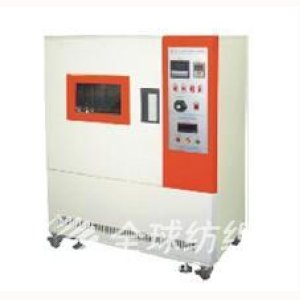

DX8316換氣式老化試驗機

一、說明：

換氣式老化試驗機廠家送風循環系統：采用多翼離心式循環風扇：送風機一臺：1&220V200W采用強制換氣，換氣量可高達200次/小時以上，在溫度80℃時測定。電路控制系統： a溫度控制器采用微電腦電子式設定及數位顯示b可提高控制元件界面使用之壽命與穩定性 c具有PID自動演算功能，無須人工設定d采用高精度細絲感測器 。

二、執行標準：

本儀器按設計符合UL1581sect420.9、ASTM-D2436、CNS3556、CNS742、JIS7212、JISB7757、GB、VDE試驗標準要求。

三、 用途：

本機適用于電線類、皮類、塑料類、橡膠類、布類、受熱前和受熱后變化特性。針對電線類在受熱時為維持箱內新鮮的空氣，故特制換氣量的調節。本試驗機具備精密設計之空氣置換調整裝置及數字式電壓計、電流計、瓦時計、定時器，可作為空氣置換率之測定。水平式強制送風循環系統及內部兩側之氣流調整版，確保試驗機內部溫度均勻穩定。本機通過CCIC機構檢驗，我公司已成為合格生產工廠

四、使用條件：

電源：三相四線380V AC  50Hz

環境溫度：5~35℃

環境濕度：≤85%R.H

五、性能指標

電源：AC380V 三相四線制

功率：6.0KW

溫度范圍：常溫+10℃~300℃

控制精度：±0.5℃

解析精度：0.1℃

分布誤差：±2.5℃

升溫時間：自常溫至300℃，約40分鐘。

內箱材質：SUS#304不銹鋼，外箱:烤漆。

保溫材質：80mm厚高密度巖棉。

加熱器：螺管式加熱器一套：380V  6.0KW

六、機器結構與材質：

內箱尺寸：50cm（長）x 40 cm（深）x 50 cm（高）

外箱尺寸：120cm（長）x 65 cm（深）x 134 cm（高）

箱體為五層結構：外層靜電烤漆鋼板，二層隔熱高密度巖棉，

回轉盤及回轉馬達一組。（回轉盤可拆式、轉速8~10rpm）

三層為耐高溫電解板，四層空氣換氣層以及發熱管層，五層為不銹鋼板。

附屬設備

無熔絲開關

超溫保護

各種動作之指示燈

空氣換氣量測定裝置一套。（依JISK7212 從消耗電力來測定老化爐之空

氣交換率，附數位瓦特表及數位TIMER）

換氣量大小調整裝置一套。換氣量為5次~300次/小時可調，在80℃測定。

廣角投射照明設備。

配計時器一套：使用于老化計時以及換氣量測定計時。

多層真空玻璃視窗。

試驗室放物架一個。

臺灣TAIK原產瓦特小時表一只。

配帶鎖腳輪四個。

七、送風循環系統：

采用多翼離心式循環風扇：送風機一臺：1& 220V 200W

采用強制換氣，換氣量可高達300次/小時以上，在溫度80℃時測定。

電路控制系統：

溫度控制器采用微電腦電子式設定及數位顯示（臺灣產）

本系統采用PROPORTIONAL+INTERGRAL+DIFFERENTIAL+SCR之控制

（即比例、積分、微分+SCR），可提高控制元件界面使用之壽命與穩定性。

具有PID自動演算功能，無須人工設定。

采用高精度細絲感測器。

繼電器為日本OMRON品牌

計時器為臺灣YANGMING品牌

馬達兩個為臺灣產

換氣量之得出：采用日本JIS7212標準之公式得出

N =相當于1小時之空氣交換次數。 X：換氣中之消耗電量WH。

Y：無換氣中之消耗電量WH。     V：老化爐內部全部容積（cm3）

D：老化爐周圍空氣之密度（g/cm3）T：老化爐內外之溫度差。

出廠均按48小時整機運行老化試驗
