kc-h-100mt 自動錐度杯子熱轉印機//結構

上料方式

手動上料

工作臺類型和尺寸

平面扇形軌道工作臺。

壓印方式

氣動增壓，垂直壓力設計

卷紙方式

電機驅動，卷紙時間靈活可調

溫控系統

加熱管輻射加熱，自動控溫，溫度自由設定.

燙頭和產品距離調整

燙頭上下調整型

燙頭尺寸

w200*d125mm.

kc-h-100mt 錐度杯子熱轉印機//用途和特性

特性指南

• 杯子，潤滑油，涂料，油漆桶等容器通常有pp材料制成，表面裝飾主要有絲印和熱轉��；
• 適合6度錐度的塑料杯子的熱轉印加工；
• 絕大多數杯子并非圓柱體而是椎體，其展開面是扇形， 為了獲得精確地裝飾效果，將熱轉印膜制成扇形再進行熱轉印圖案將不會變形；
• kc-h-100mt采用獨特的扇形軌道設計，使熱轉印膜沿著扇形軌道輸送，確保設計圖案的精確轉移；
• 采用了自動輸送熱轉膜技術，生產效率大大提高，每小時可已達到300個；
• 是日常家居用品，家用電器，玩具，塑膠禮品等行業的必備熱轉印機；
• 氣壓結構設計，轉印過程更穩定，壓力更均勻。

應用領域

• 化妝品包裝；
• 各種容器包裝；
• 家用電器工業；
• 塑料包裝制品行業；
• 玩具行業

成功案例

• 得升塑膠制品杯子轉印項目；
• 廣東工業設計培訓學院裝潢系培訓項目；
• 明新電器音箱面板轉印項目；
• 廣州電子技術研究所

kc-h-100mt 錐度杯子熱轉印機//參數

技術參數

• 硅膠輥長度: 200mm；
• 工作臺面積: 1000 x460 mm；
• *大壓力: 1800 kg；
• 上下行程: 160 mm；
• 工作臺行程: 450 mm；
• 加熱功率: 3000 w；
• 輸紙方式: 電機驅動；
• 溫度范圍: 0 - 400oc；
• 凈重: 386 kg；
• 外形尺寸:1500 x 730 x 2000 mm ;
• *大燙印直徑：160mm;
• 轉印速度： 300pcs/h

工廠配備

• 380v電源接口；
• 5-7bar 壓縮空氣

包裝參數

• package dimension:1.78×1.23×1.80m;
• gross weight: 435kg;
• cbm3.300

海關編碼

8443198000

證書

ce

kc-h-100mt 錐度杯子熱轉印機//優勢

產品功能

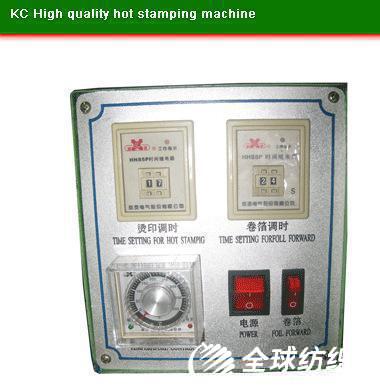

• 程序控制器控制，操作簡單方便；
• 膠輥旋轉傳熱均勻適合圓柱體或者具有回轉中心的不規則圓形產品的熱轉��；
• 高精度光電管跟蹤控制，便于實現定位熱轉�。�
• 熱轉印膜按照扇形軌道自動輸送，大大降低工人的勞動強度；
• 非定位要求的燙印采用定時送紙方式， 卷紙的長度可以靈活調節；
• 轉印壓力、溫度、速度均可根據不同的材質進行靈活調節；
• 機頭高度可調，燙印頭升降可微調， 方便根據不同產品的高度進行調整；
• 精準的溫度控制系統，溫度誤差控制在3度以內； 硅膠輥采用輻射加熱方式， 熱效率利用系數高；
• 膠輥的壓印采用壓力控制系統，轉印過程壓力恒定，轉印效果更加完美。

主要配置

• 扇形軌道系統；
• 自動收卷裝置；
• 氣壓控制系統；
• 操作系統。

隨機配件

• 工具箱一套;
• 交流接觸器一個；
• 熱電偶一個；
• 限位開關一個；
• 加熱管兩條。
• 時間繼電器一個；
• 中文說明書一份；

kc-h-100mt 錐度杯子熱轉印機//技術支持

印刷要素

我們將為用戶提供指定產品的打樣服務，但測試所需的所有印刷要素不會免費贈送

• 硅膠輥或1條；
• 杯子夾具一套；
• 熱轉印膜一卷
