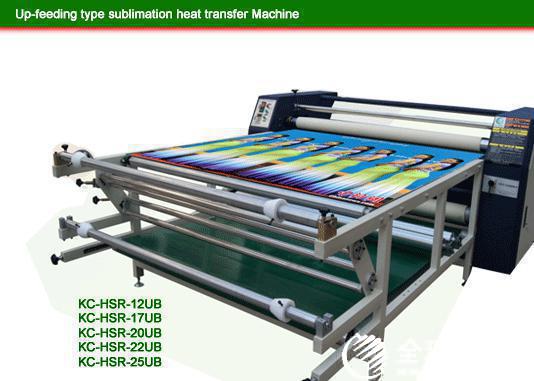

kc-hsr-12ub 熱升華滾筒式布料轉印機//結構

上料方式

滾筒牽引進料

輸送識別

手工控制對齊

工作臺

10mm高強度玻璃工作臺

壓印方式

輥筒壓印，氣動增壓

卷紙方式

電機驅動，自動送紙收紙

溫控系統

流體加熱系統，自動控溫，溫度自由設定.

承印物

卷筒布料，裁片布料

下料方式

自動下料

kc-hsr-12ub 輥筒式布料轉印機//用途和特性

特性指南

• 用于紡織布料制品,金屬制品的熱轉印印花或熱處理.
• 適用于燙印服裝、手袋、雨傘、鞋、帽、工藝品、禮品、廣告用品等；
• 適合各種類型卷筒狀布料，薄金屬材料的連續轉印加工；
• 布料通常是卷裝的形式供貨，直接對卷裝布料的裝飾通常是用到滾筒式的升華轉印機，轉印后的布料廣泛應用于服裝，窗簾，床上用品，裝飾用品的加工，直接對于卷裝材料進行裝飾將大大提高工作效率；
• 采用上進式喂料方式，使得裁片等單張片狀的各種類型的個性化的面料的轉印加工變得簡單，該機具備了傳統輥筒轉印機連續裝飾匹布和平板式燙畫機裝飾裁片的雙重功能。為目前服裝印花市場*為暢銷的機器形式。

應用領域

• 各種類型卷裝布料，薄金屬片的連續升華轉印。
• 同時適合各種單片式的成衣裁片的轉印。

成功案例

kc-hsr-12ub 輥筒式升華布料轉印機//參數

技術參數

kc-hsr-12ub 滾筒升華轉印機：

• 電壓: 3相-380v.
• 功率: 18kw
• 溫度范圍:0-399℃
• 時間范圍:0-999sec.
• 工作臺尺寸：1200x3750mm.
• 毯帶寬度： 1200mm;
• 轉印滾筒直徑：420mm;
• 速度范圍： 100-300m/h.

kc-hsr-17ub 滾筒升華轉印機：

• 電壓: 3相-380v.
• 功率: 21kw
• 溫度范圍:0-399℃
• 時間范圍:0-999sec.
• 工作臺尺寸：1700x3750mm.
• 毯帶寬度： 1700mm;
• 轉印滾筒直徑：420mm;
• 速度范圍： 100-300m/h.

kc-hsr-20ub 滾筒升華轉印機：

• 電壓: 3相-380v.
• 功率: 24kw
• 溫度范圍:0-399℃
• 時間范圍:0-999sec.
• 工作臺尺寸：2000x3750mm.
• 毯帶寬度： 2000mm;
• 轉印滾筒直徑：420mm;
• 速度范圍： 100-300m/h.

kc-hsr-22ub 滾筒升華轉印機：

• 電壓: 3相-380v.
• 功率: 27kw
• 溫度范圍:0-399℃
• 時間范圍:0-999sec.
• 工作臺尺寸：2200x3750mm.
• 毯帶寬度： 2200mm;
• 轉印滾筒直徑：420mm;
• 速度范圍： 100-300m/h.

kc-hsr-25ub 滾筒升華轉印機：

• 電壓: 3相-380v.
• 功率: 30kw
• 溫度范圍:0-399℃
• 時間范圍:0-999sec.
• 工作臺尺寸：2500x3750mm.
• 毯帶寬度： 2500mm;
• 轉印滾筒直徑：420mm;
• 速度范圍： 100-300m/h.

工廠配備

• 3 phase 380v 電源接口；
• 5-7bar壓縮空氣.

包裝參數

• 包裝尺寸: 2770×1680×1790mm;
• 重量: 745kg
• cbm: 8.329

海關編碼

8443198000

證書

ce

kc-hsr-12ub 輥筒式布料升華轉印機//優勢

產品功能

• 選用高品質毯帶輸送，利于轉印過程的壓力傳遞；
• 采用先進控制系統、進口元件、自動限位、性能強（準確、安全）、使用壽命長；
• pid微電腦控制溫度控制系統，精確度高（0.5℃）；
• 時間全數字化顯示，準確度高；
• 進口優質加熱板材料，采用氣體真空加熱與油加熱兩種裝置，發熱均勻，熱導性強，油導熱結構，轉印顏色均勻；
• 單件及批量均可生產，大口徑軸承，易損件發熱系統維護方便；
• 傳動膠棍采用日本**原材料， 壽命持久；
• 可根據要求配置后備電源，**仿進口式毛毯脫離式結構，避免毛毯人工糾偏麻煩的弊端；
• 采用美國進口“杜邦”原材料大容量導熱油，恒溫效果好，連續轉印無色差；
• 采用直徑420mm大滾筒，轉印速度快變頻器調速，變頻調速電機，碳刷導電加熱，自動放紙、布及收紙、布；
•  采用上進式的布料輸送方式，使機器的功能得到極大拓展，不僅適合卷裝布料的轉印， 也適合更加個性化的裁片的轉印加工。

主要配置

• 電路控制系統；
• 高強度玻璃工作臺；
• 壓印系統，自動增壓系統；
• 收紙系統；
• 布料收放系統；
• 自動溫度控制系統

隨機配件

• 工具箱一套；
• 中文說明書一份。

kc-hsr-12ub 輥筒式布料升華轉印機//技術支持

印刷要素

    我們將為用戶提供布料的打樣服務，但是打樣所需的印刷要素不會免費贈送。打樣需要下述主要印刷元素才能實現機器的印刷功能。

• 1100mm寬的打印紙長度至少20米，并經打��；
• 1100mm的布料，長度至少20米，或者裁片形狀的布料；
• 打印墨水；
• 可能需要隔離紙，用于裁片的轉印。
