紡織定型蒸箱功能及對紗線的好處

一．紡織定型蒸箱功能及用途：

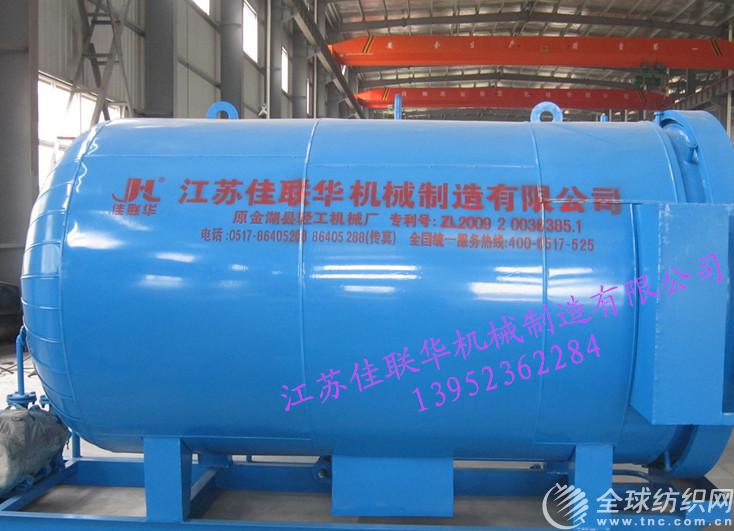

江蘇佳聯華機械制造有限公司生產的多種纖維干濕兩用快速定型蒸箱（以下簡稱“蒸箱”）適用于以天然纖維、化學纖維為原料的紡織行業和單位，其主要用途是將具備織造條件的連續絲線在合并、加捻后進行定形，即在一定壓力、溫度下穩定捻度，獲得均衡的不扭縮絲線，便于后道工序的加工和提高產品質量。
此蒸箱的使用特點是：使用范圍廣泛，既能濕熱定形（將蒸汽直接通入筒體內）又能干熱定形（將蒸汽直接通入夾套內，由筒體內壁散熱）。大門開關輕便靈活，物件裝卸迅速、方便。大門同筒體法蘭的密封良好。定形后產品的物理、機械性能，如強度、伸長度等均不受影響，保證產品的質量。

二.技術規格及數據：
型號及名稱：kszx－1.2－4多種纖維干濕兩用快速蒸箱
公稱直徑：筒體內徑ф1100mm，夾套內徑ф1200mm
工作壓力：筒體內0.09mpa， 夾套內0.09mpa
真空度：筒體內0.07 mpa
設計壓力：筒體內0.095 mpa， 夾套內0.095 mpa
抽真空試驗：筒體內0.08 mpa
工作溫度：筒體內小于130 ℃
工作介質：蒸汽
散熱面積：10㎡（即筒體表面積）
公稱容積：4m3（即筒體容積）
外形尺寸：2740×1520×1600（長×寬×高）（單位以毫米計算）
總體重量：約1800㎏
三.預計定形產品班產量：
該蒸箱的公稱容積是4米3，實際有效容積是3米3。在一般情況下，除去裝產品的輔助用具重量（如小車、支架、紗管等）每次可裝產品約（合并加捻后的絲線）200-300公斤，如果每班八小時，每次定形時間按一小時計算（包括裝卸）則每班可定形2噸產品。（此數字還需按各廠具體情況定，僅供參考）。
四.主要零部件的作用及其保養：
（1）筒體（dg1100×8）：本部件有二節δ＝8毫米的鋼板卷焊和dg1100×8封頭焊接而成，內徑是ф1100毫米，有效長度（深度）約2600毫米，總?cè)莘e為4m3，表面積為10㎡,其作用主要是盛裝定形的產品，濕熱定形時內室通蒸汽，干熱定形時靠表面散熱。
保養：筒體內不能長期有積水（蒸汽冷卻水），進行濕熱定形后應將冷卻水排凈擦干，定期檢查內表面是否有漆譊脫落和擦掉現象，如有應及時補涂高溫防銹漆，以防局部繡蝕，使用時抽真空*大不超過0.08 mpa（實際一般在0.07 mpa），以防失穩。
（2）夾套（dg1200×6）：本部件有二節δ＝6毫米鋼板卷焊和dg1200×8封頭焊接而成。**節仿照化工上反應釜設計——帶45折變。這樣即可縮小筒體法蘭尺寸，又可增加大門負重的剛性。夾套內徑是ф1200毫米，實際氣室容積約0.8 m3，其主要作用是在干熱定形時氣室內容存蒸汽，在一定壓力下，使其熱量傳到筒體內進行所謂“干蒸”。
保養：按圖紙要求，夾套外表面須加80～100毫米厚的石棉水泥保溫層（到使用單位安裝調整好后加上）。夾套的內表面和筒體的外表面，在總裝前已經按規定上了耐高溫防銹漆，故每次使用后只需將夾套內的冷卻水排盡即可。
（3）二十個支撐管和十一個附件管：此三十一個管子分別用108鋼管、dn25無縫鋼管和dn50無縫鋼管制成。二十個108鋼管主要作用是將夾套和筒體分開，使其中間形成氣室。十一個附件管分別是：筒體出水管、安全閥管、溫度計管、壓力表管、抽真空管、進氣管各一個，夾套出水管、安全閥管、壓力表管、進氣管各一個和一個自控儀管（詳見附圖）。
保養：應注意管牙不要碰壞，上管道前在牙紋上涂抹二硫化鉬等防蝕潤滑劑，并保證其不漏水、不漏氣，如是法蘭連接則應加墊子。
（4）筒體、大門法蘭部件：筒體法蘭由二個法蘭焊接而成，其中“v”型密封槽的主法蘭為q235a優質炭鋼。大門法蘭長期與水蒸氣接觸的部件也鑲上不銹鋼圈。因而目前兩種法蘭的防銹問題已徹底解決，保養也省力多了，只需擦干水汗即可。筒體法蘭上的“v”密封槽的背面有二個紫筒管連接的螺孔，壓縮空氣（或直接用鍋爐蒸汽）通入后將“v”型密封圈頂出，同大門法蘭平面靠齊，靠壓力作用，達到密封目的。
（5）大門掛腳軸承部分：大門掛腳（分上、下）不但同帶折變的夾套焊住，而且底下設有加強支撐，這樣大大加強了掛腳部分的剛性，保證大門開關輕便靈活。
軸承部分：有三只向心球軸承（上一只、下一只）組成，裝拆容易，加油方便。大門軸直徑為ф45毫米，大門對它的徑向負荷和軸向負荷足以勝任。
保養：主要是對軸承部分定期（每半個月）加油，或定期（5－6個月）壓裝一次高溫黃油（加高溫黃油時只需將上蓋擰開即可加油）
（6）活動圈、固定塊、滾輪、齒條、手柄等部件：這部分主要是為實現大門快開快關、密封等目的裝置的部件，所有動作一人操作完成，輕松方便。由于自重的緣故，上面滾輪磨損較快，到一定時候可將上面的滾輪換到下面用，以保證轉動靈活。
保養：應注意絲線或其他臟物陷入滾輪，影響轉動，如滾輪再呆滯，可適當松開壓緊螺絲。
（7）各壓力表、溫度計、安全閥：夾套、筒體內各裝有壓力表、真空表、溫度計、安全閥等器具（分別有管接頭通出，安裝在頂部板上），對于各種器具，除了要符合所規定的測量范圍和精度等級外，還要定期檢查其靈敏度、準確度，在使用過程中，千萬不能任意提高壓力及真空度，以免發生事故。
五.附圖：
1、 總體裝配簡圖（疏水器裝配圖、十一個附件管位置圖）。
六.安裝簡述
（一）蒸箱安裝前所需準備的主要附件：
“蒸箱”在安裝前除生產廠配給必要的附件外，還需準備好：
1.配備相應的1寸、1.5寸鍍鋅管或水、煤氣輸送管及90o彎頭、三通、接頭、閥門等配件。它們的用途主要是把蒸箱同鍋爐接通，裝上相應的閥門開關，控制蒸汽流量。具體數量看使用廠的鍋爐同安裝蒸箱車間的距離。
2.石棉松繩、鋼絲網及少許石灰，其用途是將蒸箱固定好位置后，包在外面起保溫隔熱作用。石棉松繩的規格在直徑為ф32mm～45mm中選用。數量為350米左右，鋼絲網面積為15m2
（二）安裝順序：
1.蒸箱安裝時首先應校準水平，校水平以大門為基準，一般大門開或關時能在任何位置停住即可認為水平，然后墊平四個腳，固定好。
2.加石棉保溫層：即在蒸箱夾套外面繞上石棉松繩，然后用鋼絲網將其包裝固定（根據廠方實際需要，可有可無）。
3.安裝所有管道：在蒸箱下面安裝疏水裝置，出水管、筒體進氣管、夾套進氣管，側面有一個筒體抽真空管同真空泵連接。
4.安裝儀表：
筒體、夾套的安全閥與相應的出口連接，筒體真空壓力表及夾套壓力表設計時配壓力表緩沖器，緩沖器與壓力表管出口配接，壓力表裝在緩沖管的接頭上。溫度計由筒體溫度計管引出直接裝在頂部的溫度計板上（用m5的螺釘固定）。
5.試通蒸汽，試驗各儀表準確性、靈敏度。
七.注意事項：
1. 蒸箱上安裝的安全附件（安全閥），應每半年校驗一次。
2. 蒸箱在操作使用過程中不允許超壓使用。
3. 蒸箱在抽真空時，夾套中不能有壓力存在。
4. 大門關閉后，紅色安全標記的尖頭應對齊，方可通氣。
5. 蒸箱在使用前須經品種試驗確定合理工藝流程參數后，方可正常批量加工。
6. 如發現蒸箱有部件損傷，應立即停止使用。
八.操作規程（按順序編排）
1.每天上班后先將積壓管道內的冷凝水、銹水排盡，并適當通蒸汽預熱筒體。
2.將要定形產品（加捻的絲線）裝在小車上，推入蒸箱內，關上并鎖緊大門（以大門上紅色尖頭與活動圈上紅色尖頭相對應為準）。
3.將所有出水口閥門關上（包括“v”型密封圈的放氣閥門）。
4．打開“v”型密封槽閥門，使其壓力保持在0.2mpa左右，這樣“v”型密封圈頂出，大門就密封了。
5.打開真空泵抽氣閥門進行抽真空（注意：真空度視產品要求決定，但不得超過0.07mpa）。
6.關上真空泵抽氣閥門。
7.打開筒體進氣管閥門，等筒體內的溫度和壓力達到要求后關上（具體看產品決定）。
8.經過一段時間，產品定形好后就將疏水裝置中截至閥打開進行放氣。
9.打開“v”型密封槽放氣閥門。
10.等筒體內、“v”型密封槽內蒸汽都放凈后，（壓力表指示針在0位）打開大門，推出小車。
