jd951pl卷布機

1.    用途

  本機主要用于遮陽網廠、商檢及商店供應等單位。對各類織物進行平幅卷筒并碼長。

2.    主要規格和技術參數

2.1系列形式

jd951pl-是卷布系列產品，有180、200二種，分別對應于*大織物門幅：180mm、2000mm。

2.2電源百五三相交流 ac380v，50hz，功率約1.5kw。

2.3*大卷裝直徑：φ400mm。

2.4卷布速度：0-60m/min。

2.5織物計長范圍:0-9999.9m。

2.6織物齊邊誤差:≤10mm。

2.7機器外形及其它

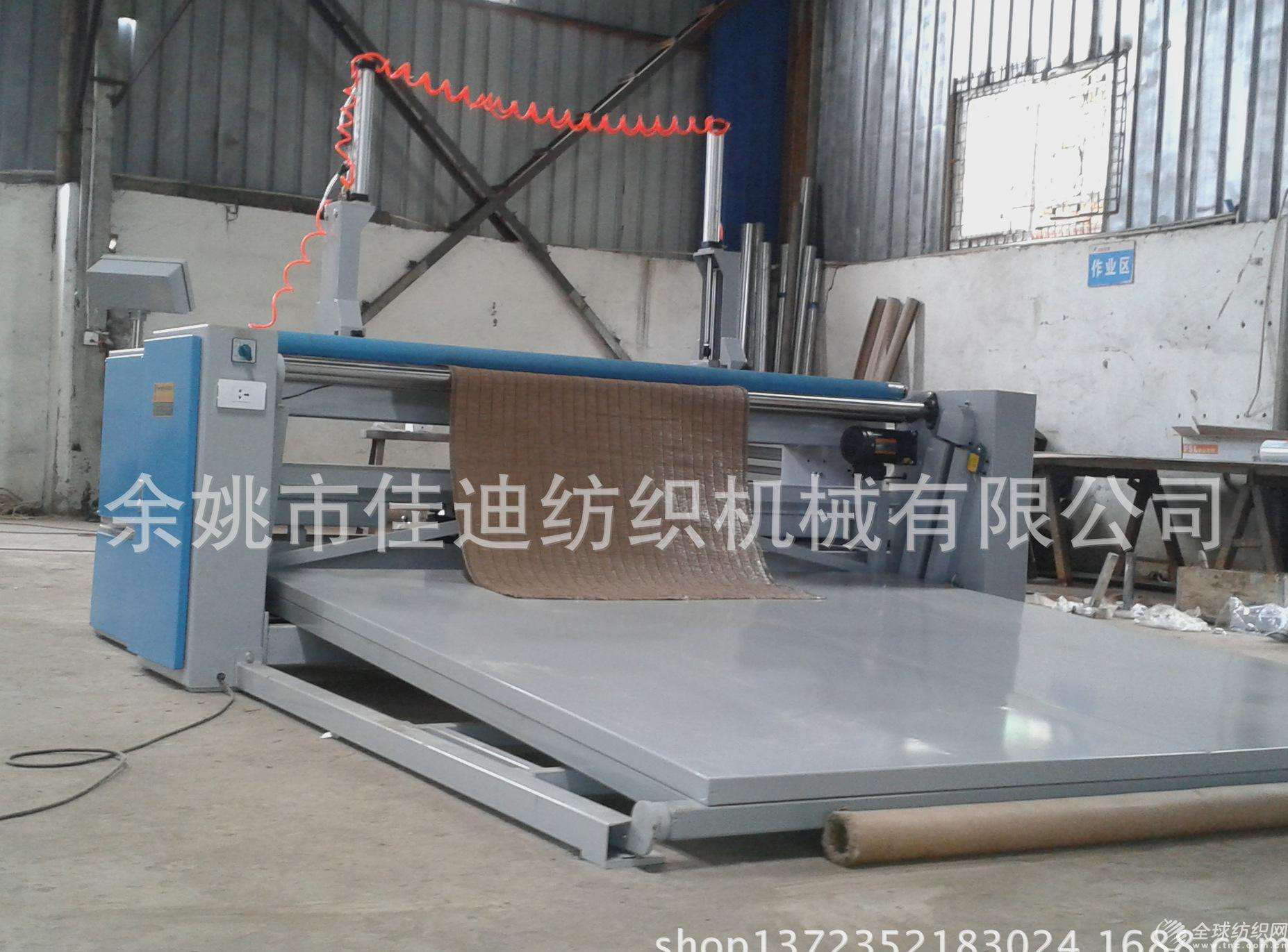

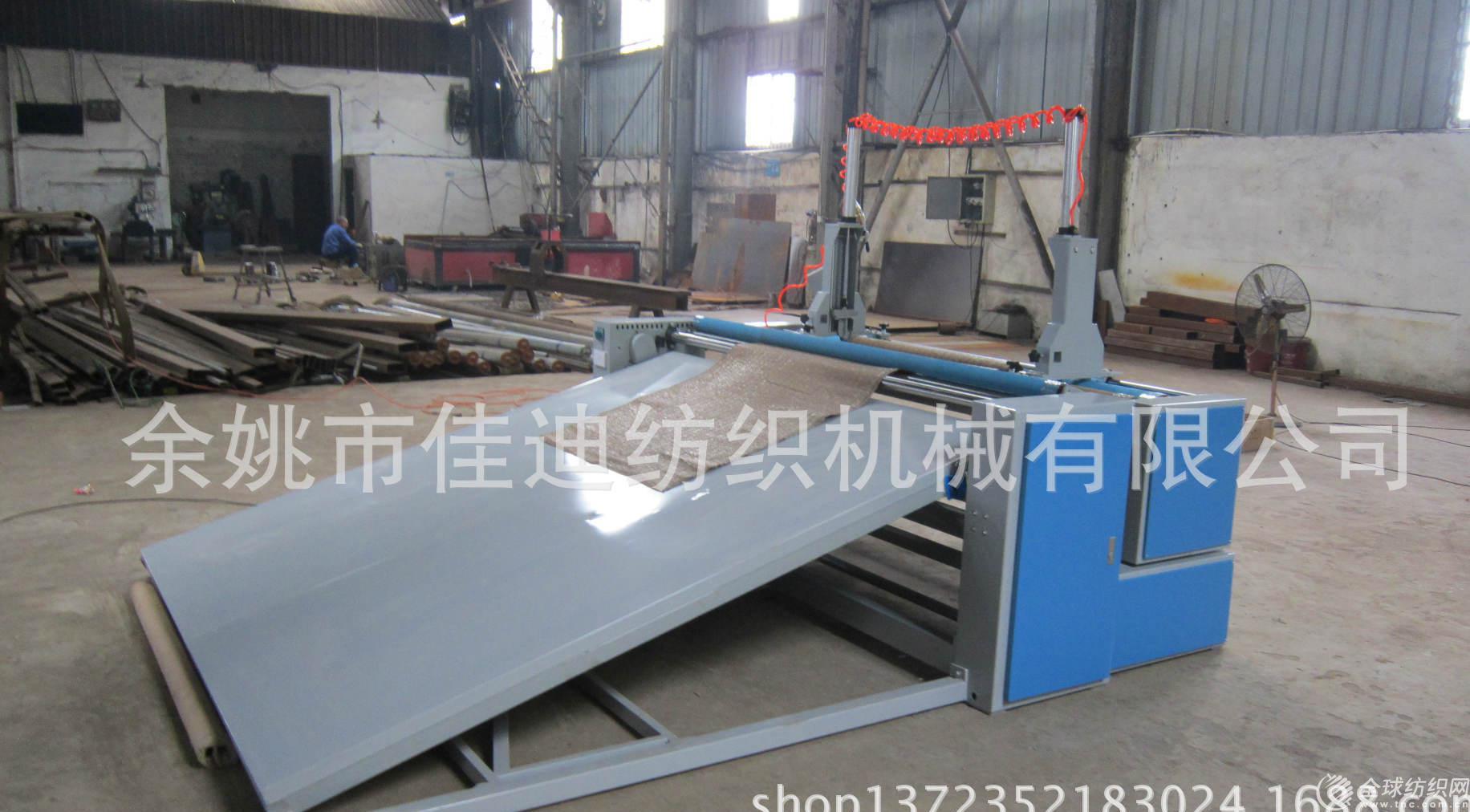

3.    機器結構簡介

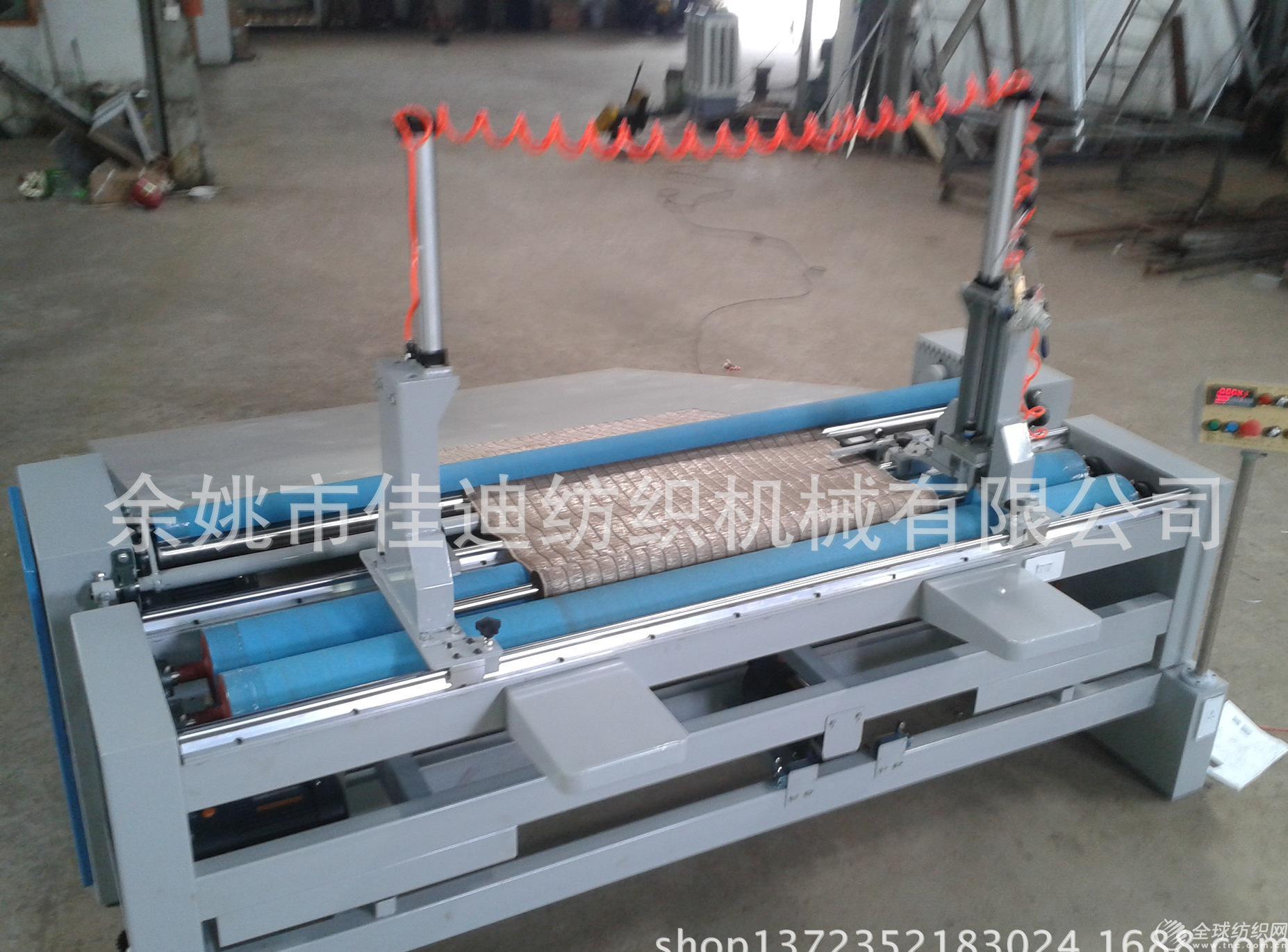

 機器采用v型皮帶傳動, 整機的噪音很小。并由變頻器調節卷繞速度,送布輥與卷繞輥分別由各自減速電機控制，相互間通過雙變頻器電位張力及同步調節控制。卷繞部件裝有光電自動探邊調整裝置，它由變頻器驅動減速電機齒條帶動整個卷繞部件左右移動，對織物進行跟蹤卷繞實現自動齊邊；機器的輸入部分是可升降擱布平臺，由光電探測布面高度自動抬高網布，便于操作者輕松取布；進布處壓輥由氣缸控制，在停車或正行時自動抬起壓輥，倒布時下壓；卷繞輥上方有壓布?xì)飧自诰砝@時壓住紙管芯軸，從而使卷裝整齊緊密；該機卷取由電位器無級控制變頻器驅動電動機的轉速，從而達到所需的卷繞速度。電控操作可執行按鈕起停及腳踏開關起停,整機傳動簡單，操作方便。

織物測長采用可逆電子計數器計長（可修正、定長、米碼轉換、累計功能，并可顯示驗卷速度）.
